solidworks如何查看零件的重量和体积

solidworks查看重量和体积。在实体零件完成后,首先设定零件的材质就可以准确查看当前实体的重量。

solidworks查看重量和体积。在实体零件完成后,首先设定零件的材质就可以准确查看当前实体的重量。

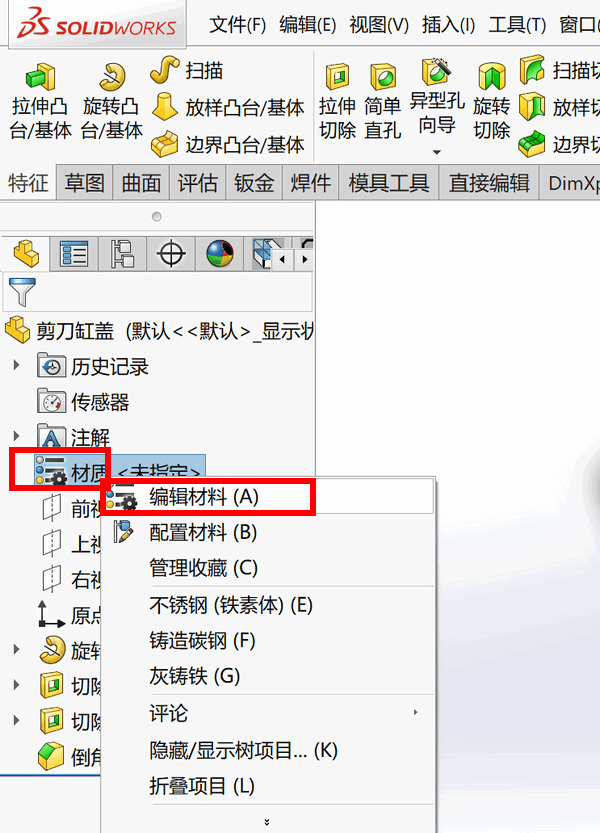

首先鼠标右键点击左侧目录树“材质”,在弹出的对话中选择“编辑材料”,

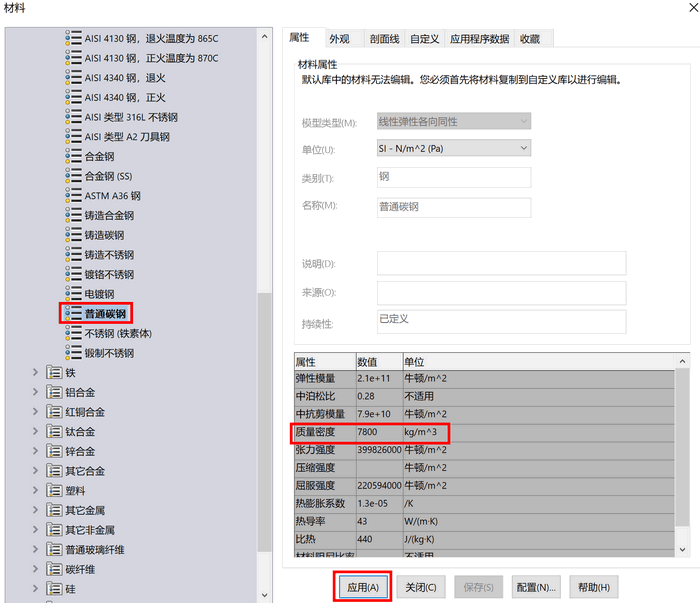

接下来选择零件的材质,通常钢材的密度都是7800/立方米。我这里选择普通碳钢,点击“应用。然后关闭退出。”

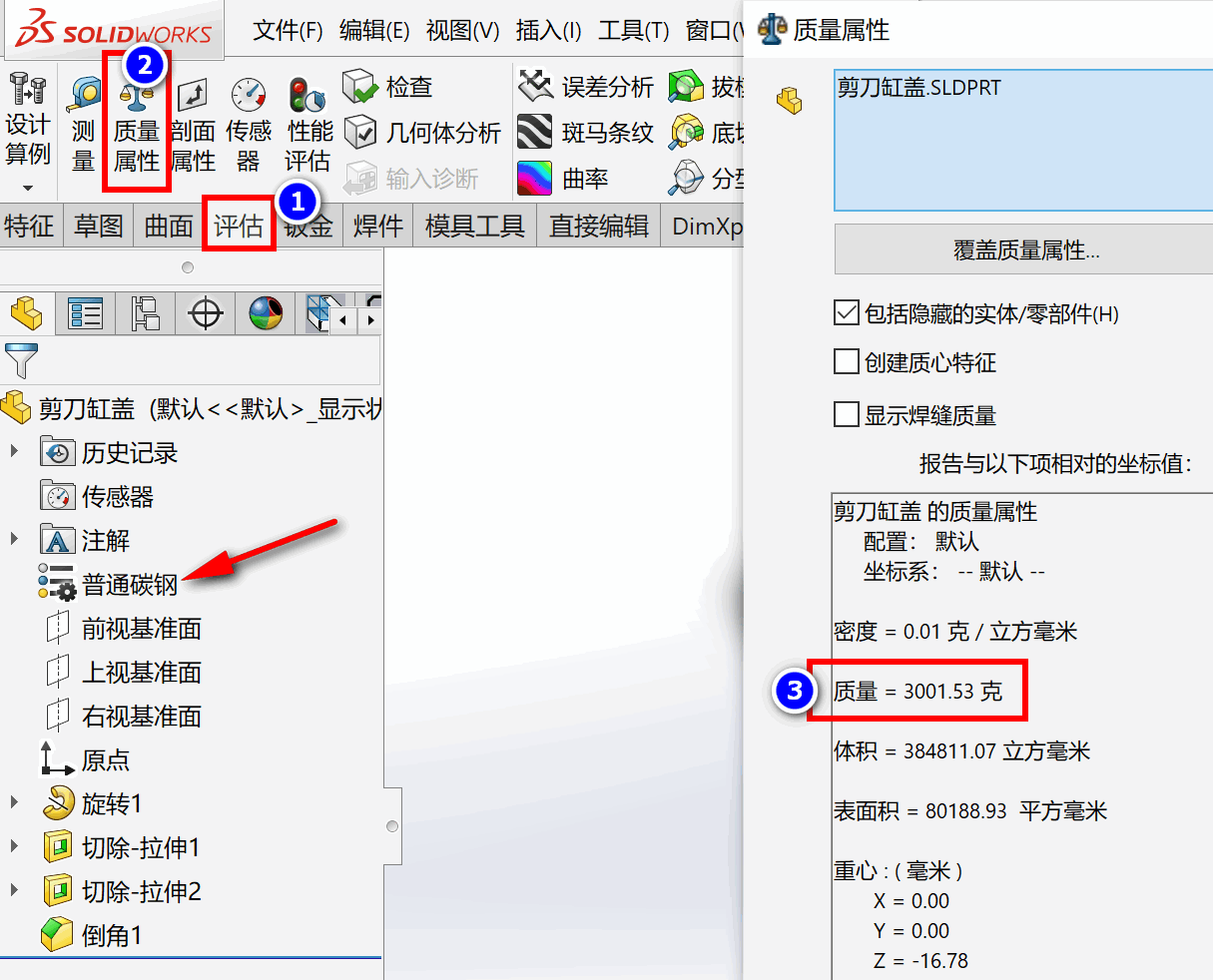

回到绘图界面,这时左侧目录树材质变为“普通碳钢”,点击绘图菜单中的“评估”,J接着点击“质量属性”,在弹窗中就可以看到,当前零件的重量和体积,表面积等参数。

如果想要在出工程图时自动显示零件的重量到图纸,请看如下文章:

solidworks工程图图框自动显示零件的重量
