solidworks工程图一个零件如何生成两种状态的图纸

solidworks工程图一个零件如何生成两种状态的图纸，比如一个油缸，活塞杆收回和活塞杆伸出都能够展现在工程图中，或者其他运动的零件，在打开与关闭两种状态下都能够展示出来，今天就以油缸为例，说说操作步骤：

生成油缸的工程图效果如下：

这样既显示了油缸收回的长度，也以虚线显示了油缸伸出的长度，很直观。

生成这样的工程图是如何操作的：

实现方法呢有2种，一个是一张图纸，用虚线代表另一种状态，第二种是在实体中创建多一个独立的模型视图。

1，一张图纸，用虚线代表另一种状态：

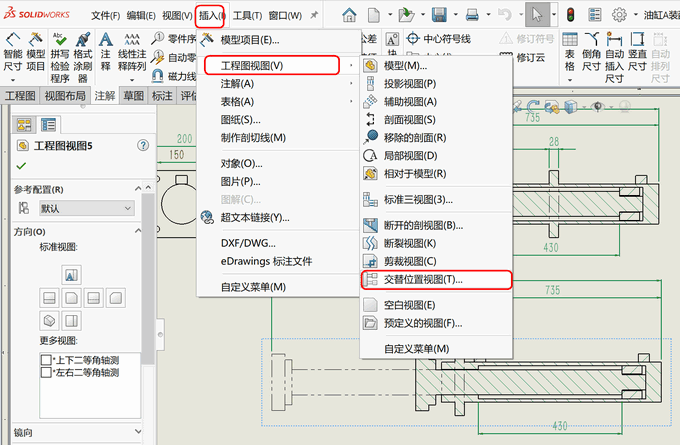

在工程图中，选中要展示的图形，然后点击插入-工程图视图-交替位置视图，接着会弹出一个交替位置视图对话，直接默认打钩，直接弹出零件实体界面，在左侧移动零部件对话中的移动选项中，选择沿实体，然后拉动油缸伸出到前进行程位置。打钩自动返回工程图，就已经生成带虚线的油缸伸出状态了。

2，实体中创建多一个独立的模型视图。分别插入两个独立模型视图

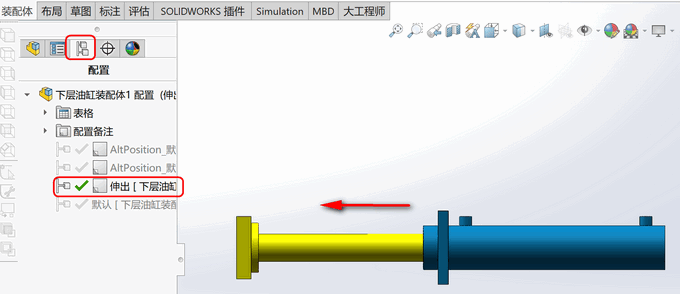

在零件的装配体界面点击ConfigurationManager（配置树）在空白处右键选择添加配置，命名：伸出，确定，然后把油缸装配体的活塞杆手动拉出到一个伸出状态，保存配置，在工程图中插入不同状态的油缸即可。
