solidworks螺旋线端点如何捕捉,及扫描操作

在螺旋线的端点画一个矩形或者圆,通过扫描生成一个蚊香状的实体。画图时总是捕捉不到螺旋线的起点,那这该如何做呢?

在螺旋线的端点画一个矩形或者圆,通过扫描生成一个蚊香状的实体。画图时总是捕捉不到螺旋线的起点,那这该如何做呢?

原因主要是因为起始角度没设好。

在画螺旋线时,我们可将起始角度设定为0度或者90度、180度、270度,这样螺旋线的起点将与其中一个基准面重合。比如图中,设为0度,红色箭头处就是起点,我们选择这个相对的基准面来画扫描的草图轮廓,比如一个圆。

画完草图轮廓以后,要将草图某个点,比如中心点定位到螺旋线的端点,因为是0度起点作草图,本身就是端点,我们只需找想要定位的点。如图:

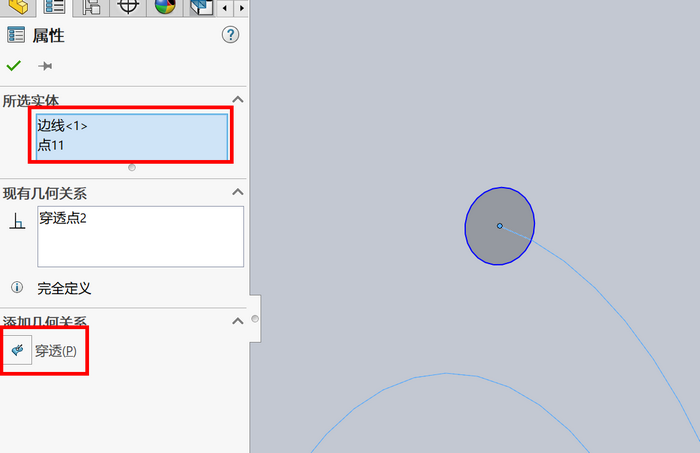

草图圆的中心点并不在螺旋线上时,可选择圆的中心点,按住ctrl选择螺旋线,左侧添加几何关系“穿透”,这样圆的中心点自动穿透到螺旋线上。其他图形的端点也是一样的操作。

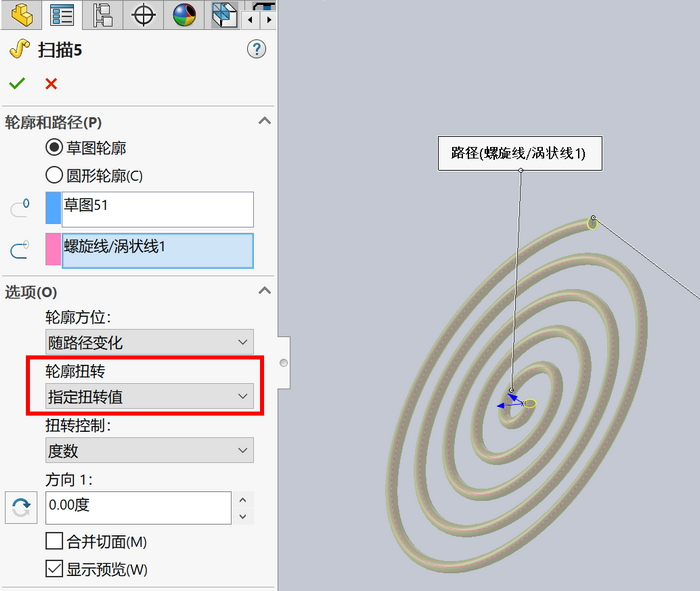

接下来,在特征中启用“扫描”,轮廓选择这个圆,路径选择螺旋线,轮廓扭值选择指定扭转值。这样草图就按照螺旋线路径扫描成实体。
