SolidWorks 如何创建带角度的基准面

SolidWorks 如何创建带角度的基准面。
方法一:
点击特征,然后再菜单栏的 “插入” → “参考几何体” → “基准面”。
选择参考对象,第一参考:选择一个现有平面或平面表面(如“前视基准面”)。
角度设置:在属性管理器中输入旋转角度(例如 45°)。勾选 “反转” 可调整方向(可选)。
第二参考(可选):如果需要基于某条边线旋转,选择一条边线作为旋转轴。确认创建,点击 ✔(确定) 完成基准面创建。
方法二:
通过直线和角度创建,画一条构造线,在前视基准面上新建草图,绘制一条直线作为旋转轴,退出草图。

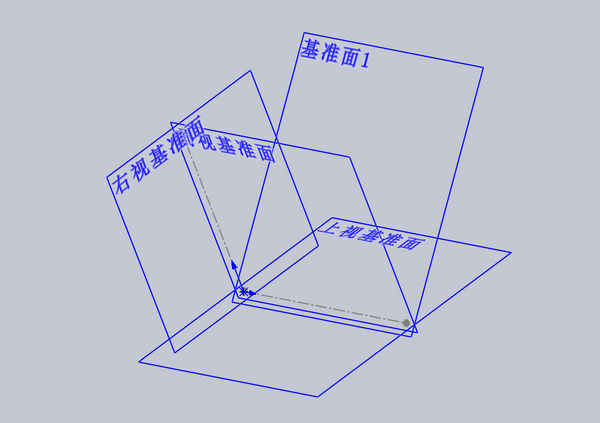

使用基准面工具,选择 “基准面” 工具,然后:第一参考:选择原始基准面(如“前视基准面”)。第二参考:选择刚画的直线,设置角度。SolidWorks 如何创建带角度的基准面
