SIMATIC S7-1200 在西门子PLC家族中属于小型可编程控制器，其集成有PROFINET接口、强大的集成工艺功能和灵活的可扩展性等特点，能够满足多种应用中完全不同的自动化需求。 安装方式： S7-1200具有内置安装夹，可直接装在一个标准的35mm DIN导轨上，输入输出I/O端子台可整体拆卸，更换或组态PLC更加快捷。 CPU分类，S71200PLC的CPU本体及其功能: CPU121…...

各机型定位：西门子早期的PLC分为S7200,S7200CN，S7300,S7400;其中S7200以及CN属小型PLC,S7300属于中型，S7400属中大型。目前S7200逐步将退出市场，我们在新的设备上一般不怎么采用了，而且西门子现主推的应该是S7200smart，S71200 ，S71500，其中S7200SMART和S71200是属于小型机，S71500是属于中大型机,其扩展性能也更加强…...

S7-300/400PLC程序采用结构化程序，把程序分成多个模块，各模块完成相应的功能。结合起来就能实现一个复杂的控制系统。就像高级语言一样，用子程序实现特定的功能，再通过主程序调用各子程序，从而能实现复杂的程序。 在S7-300/400PLC中写在OB1模块里和程序就是主程序，子程序写在功能(FC)，功能块(FB)。 FC运行是产生临时变量执行结束后数据就丢失—–不具有储…...

博图电脑程序仿真时出现“D0C5块堆栈的显示不一致，因为块曾删除/重载”。...

在学习西门子系统的过程中，我们知道cpu需要用存储卡来扩展存储区，那么存储卡扩展的是cpu存储器的哪一部分，西门子300 cpu存储器区域是如何划分的？ 一、S7300 plc存储器区域划分 S7300 PLC的存储区划分为四个区域：装载存储器（Load memory）、工作存储器（Work memory）、系统存储器（system memory）、保持存储器（Non-volatile memor…...

S7200最多可以扩展7个模块；S7300最多可扩展8个模块（RACK0）;S71200则可扩展最多3个CM模块，最多8个SM模块。 S7200的I/O地址自动分配，不能改变，S71200的I/O地址可手动重新分配； 存储卡存储空间大小：S7200为5MB（选用，MC卡）,s71200可达24MB（选用MC卡），s7300在10MB（必须使用MMC卡）， 功能块的类型：...

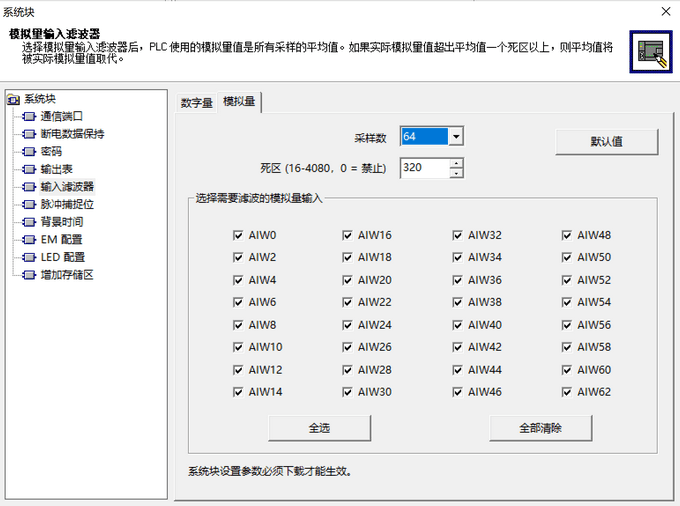

由于模拟量输入模块有时会因为外部干扰数据波动，此时可以采用平均值滤波来解决波动问题，三菱PLC可在程序里做一段滤波程序，而西门子200PLC可直接在编程软件-系统块-输入滤波器-模拟量的采样数进行设置，即采样周期数，这样从程序中读取的数值为滤波后的平均值。 如图默认采样数是64，意思就是当前模拟量转换值实际上是前64次转换值的平均值，采用滤波后数值虽然稳定了，但是平均值滤波会降低外部输入的响应速度…...

西门子S7-200 CPU 内部存储区分为易失性的RAM 存储区和永久保持的EEPROM 两种，其中RAM 包含CPU 工作存储区和数据区域中的V 数据存储区、M 数据存储区、T(定时器)区和C(计数器)区，EEPROM 包含程序存储区、V 数据存储区的全部和M 数据存储区的前14 个字节、C区全部以及TONR 对应区域。也就是说V 区和MB0-MB13 这些区域都有对应的EEPROM 永久保持区…...

《S7-200系统手册》上给出的数据是一个网段50m，这是在符合规范的网络条件下，能够保证的通讯距离。凡超出50m的距离，应当加中继器。加一个中继器可以延长通讯网络50米。如果加一对中继器，并且它们之间没有S7-200 CPU站存在（可以有EM277），则中继器之间的距离可以达到1000米。符合上述要求就可以做到非常可靠的通讯。 实际上，有用户做到了超过50m距离而不加中继器的通讯。但是西门子不能…...

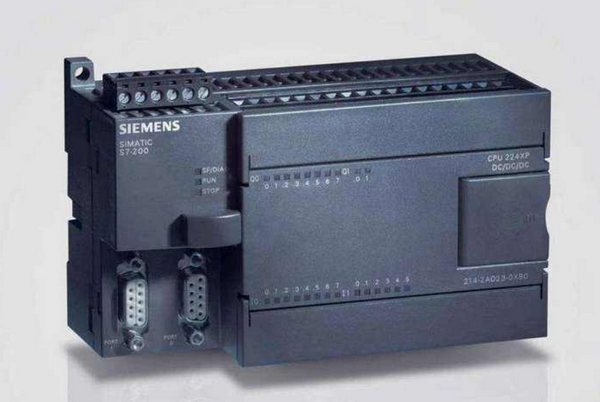

西门子S7200部分cpu有两个通讯端口，它们都有什么作用，支持哪些通讯协议，是否可以进行扩展，今天就来归纳一下。 S7200通讯口支持的通讯协议： 1）PPI协议：西门子专为S7-200开发的通讯协议 2）MPI协议：不完全支持，只能作从站 3）自由口模式：由用户自定义的通讯协议，用于与其他串行通讯设备通讯（如串行打印机等）。 S7-200编程软件Micro/WIN提供了通过自由口模式实现的通讯…...

S7-200在CPU单元上设有硬件电路（芯片等）处理高速数字量I/O，如高速计数器（输入）、高速脉冲输出。这些硬件电路在用户程序的控制下工作，可以达到很高的频率；但点数受到硬件资源的限制。 S7-200 CPU按照以下机制循环工作： ①读取输入点的状态到输入映像区 ②执行用户程序，进行逻辑运算，得到输出信号的新状态 ③将输出信号写入到输出映像区 只要CPU处于运行状态，上述步骤就周而复始地执行。在…...

s7200PLC有这个VB、VW、VD、I、IB、IW、ID、QB、QW、QD、MB、MW、MD这些地址符号，对初学者来讲，感觉很茫然，今天极客坊就详细的整个图示，方便初学的朋友： 数据寄存器的寻 从图中可以看出VW100包含VB100、VB101.VD100包含了VW100、VW102. 位的寻址： 上图可看出：IB0包含了I0.0-I0.7的8位地址，IW0包含了I0.0-I1.7的16个位地…...

s7200高速计数器的中断功能在下列三种情况产生中断： 1、当前值等于设定值（即，PV=CV）。 2、高速计数器输入方向的改变，即转轴的旋转方向改变。 3、高速计数器外部复位信号有效。 当前值等于设定值时的中断最为重要，在初始化时设置初始计数方向和计数的预置值，允许全局中断，设置在当前值等于预置值时启动中断程序。 在当前值等于设定值时，系统程序自动调用中断程序。在中断程序中，修改有关的PLC开关量…...

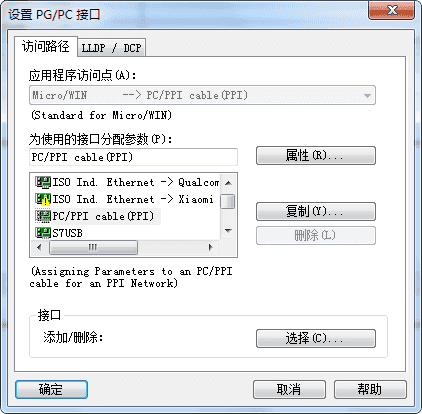

1、西门子S7200PLC的编程软件是step7-Micro/win，要下载与上传程序需首先在电脑安装该软件， 2、准备通讯电缆 S7200系列能用的通讯电缆有很多种比如：RS-232/ppi电缆，USB/ppi电缆，PPI-RS485,我在淘宝购买的就是最后这一种电缆，当时购买成150元，还好，很好用，是USB/PPI型的，应该是仿原装的，上面还有西门子的型号，6ES7 901-3DB30-0X…...

S7200PLC有断电保持功能的存储区中的数据是用超级电容保持的，将数据写入EEPROM后，需要等待几天才能知道数据是否写入成功。 下面就介绍一下如何能够马上判断是否写入成功，假设数据写入VW50这个对应的EEPROM，为了马上判断数据是否已经写入了S7200的EEPROM,把VW所在的区域设置为无断电保持功能，用编程软件把VW50中的数据清零，断电后再上电。如果数据已经写入了EEPROM中，则断…...

一般在默认情况下，PLC由RUN到STOP模式时，电源没有断开，PLC的所有输出点都会为0的，即断开，S7200PLC可以设置系统块里的输出表，使PLC可以由运行到停止时仍能保持输出点有输出。 进入编程软件的“系统块”，选中‘将输出冻结在最后状态“框。当PLC由运行到停止模式时，所有的数字量输出点将保持在CPU进入STOP模式前一瞬间的状态。如果未选”冻结“模式，各输出点的状态用输出表来设置。希望…...

通常PLC的工作环境温度一般为0-55摄氏度，西门子s7200有一个宽温度范围的产品：SIPLUS S7200，它的工作环境温度可以达到-25—+70摄氏度。 西门子S7300plc的环境条件扩展型号温度范围可到-25—-+60摄氏度。还有Modicon（莫迪康）的COMPACT可以在-40—-+70摄氏度工作，不过现在已经停产了。 如果在非常寒冷的区域，其实也…...

打开step7 micro win，点击S7-200的编程软件指令树的“向导”文件夹中的PID 图标，或执行菜单命令“工具”一“指令向导”，在出现的对话框中，设置PID回路的编号、设定值的范围、增益、采样周期、积分时间、微分时间、输入/输出量是单极性还是双极性以及它们的变化范围。还可以设置是否使用报警功能以及占用的V存储区地址。 完成了向导中的设置工作后，将会自动生成子程序PIDxINIT(X=0…...

S7200PLC模拟量输入模块EM231采集教据，在输入恒定时，有时采集到的数据有较大的跳动。可以用下面的方法解决这些问题：使用模拟量输入模块时有两个“地”(信号的公共点)，是CPU的电源地，另一个是传感器信号的地。如果两个地没有连接，可能产生较高的共模电压，对模拟量输入产生影响。所以应连接各模拟量输入端的负极，再与CPU的电源负端相连，可以减轻干犹。 CPU模块输出的DC24V传感器电源的带负载…...

首先，我们在STEP7中打开需要加密的程序块，然后在程序的编辑窗口LAD/FBD/STL中，执行菜单命令“文件File”—Generate source”,生成将要进行加密保护的程序块的源文件代码文件。 在LAD/FBD/STL窗口中关闭打开的程序块，在SIMATIC项目管理器窗口的SOURCE（源）文件夾中打开上一步生成的源文件； 在程序块的声明部分，TITLE标题行下面…...

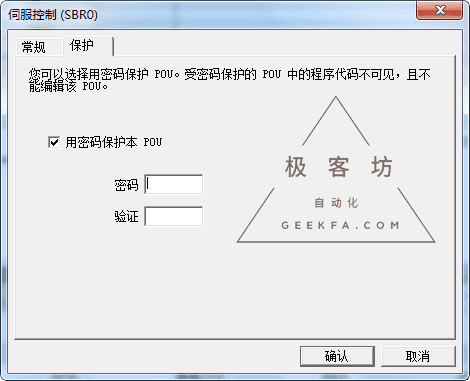

S7200的子程序和中断程序简称为POU，即程序组织单元，在一个用户程序里可以有很多个子程序，我们可以对其中一些重要的子程序进行加密，其加密步骤如下： 打开需要加密的子程序，执行菜单命令“查看”—“属性”在打开的对话框的”保护“选项卡中，或者直接用鼠标右键点击子程序，在对话框中选择属性，打开保护选项，选中”用密码保护本POU“然后输入4个字符的密码并重复输入一次，确定。加密后在程序编辑…...

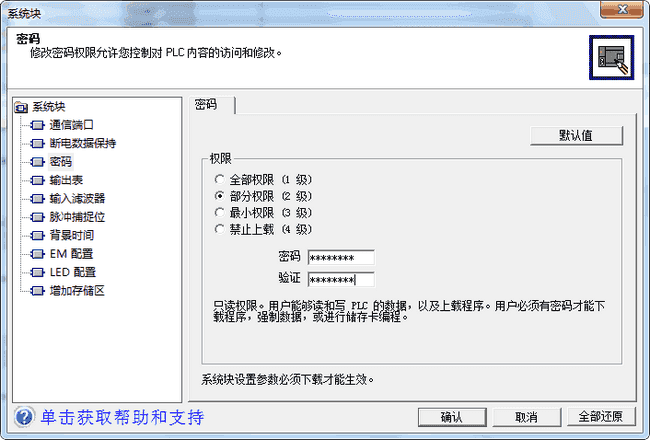

打开s7200的编程软件STEP 7 MicroWIN 。点击系统块弹出对话框，在密码选项中选择“部分权限”（2级，表示可以读写PLC中数据，可以上载用户程序，但用户必须要密码才可以下载程序）或“最小特权”（3级，表示可读写PLC中的数据，但必须要密码才可以上载和下载用户程序），4级，表示禁止上载程序，即使有密码也不可以。其中的全部特权，表示1级，等于是不加密。 输入密码和密码的确认值后确定。设置…...

模拟量输入模块一般在出厂前都已经进行了校准，如果OFFSET和GAIN电位器被重新调整后，就需要重新进行输入校准。其步骤： 首先切断模块电源，选择需要的输入范围，然后接通CPU和模块电源，使模块稳定15分钟；用一个变送器，一个电压源或一个电流源，将零值信号加到一个输入端；读取适当的输入通道在CPU中的测量值；调节OFFSET（偏置）电位计，直到读数为零，或所需要的数字数据值；将一个满刻度值信号接到…...

S7200的模拟量输入模块通过拨码开关设置不同的测量方式电流电压。模块开关的设置应用于整个模块，一个模块只能设置为一种测量范围；而且开关设置只有在重新上电后才能生效。只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辨率。 EM235是一个模拟量输入输出模块，它具有4路模拟量输入和1路模拟量输出功能。EM235模拟量扩展模块的接线，对于电压信号，按正、负极直接接入X＋和X－；对于电流信号，…...
