CAD如何能够画直线带角度，比如我们要画一条长度200mm角度为45度的线条，应该怎么操作呢 1、通过输入命令 点击工具箱中的画“直线”工具，然后在画图界面中需要画线的地方点击一下，接着在下方命令行中输入@200<45 （要在英文输入法状态）回车，即可得到一条长200mm*45度的线。如图： 2、开启动态输入模式 打开CAD动态输入模式，如下图中的1号位置，这样在画线时可实时看到直线长度与角…

在画图过程中，有时候遇到软件崩溃出错，没有保存的图纸全没了，相信这是一件非常沮丧的事情，如何能失而复得，找回全部或部分图纸，减少损失呢，请看如下分解。 通常CAD源文件文件夹内都会自动生成一个.bak的文件，当不小心删除源文件dwg后，都可以通过修改这个.bak后缀为.dwg来解决。 如果是程序出错导致软件关闭，那么前提是设置过文件自动保存。即在“菜单”----“工具”----“选项”---“打开…

Auto CAD画图的拾取框怎么调大调小？如图： CAD菜单栏，找到“工具”-----“选项”，在弹出的对话栏中点击“选择集”调整拾取框大小游标即可。如图：

CAD每年都有的新的版本，低版本的软件打不开高版本生成的文件，这就需要转换或者在保存文件时，使用另存为，在另存时如何设置一个版本为默认而不需要每次都去选择呢？ 同样的，点击CAD的菜单中“工具”----“选项”，在弹出的对话栏中，“打开和保存”里选择另存为的图纸类型即可。如图： 比如我们这里选择另存为的图纸版本为AUTO CAD2004，那么每次在另存时，将自动选择为cad2004版本。

CAD在打印时，打印样式表中只有.stb格式，没有.ctb格式选择怎么办？ 这时我们可以点CAD菜单栏中的“工具”--选项--打印和发布---打印样式表设置，在弹出的对话框中选择“使用颜色相关打印样式”。 上述设置完成后，重启一下CAD就可以了。

CAD的默认光标是比较短的，使用英科宇CAD习惯了无限长的十字光标，那么如何更改呢？ 很简单，在画图界面直接键盘输入OP,回车（也可以点击菜单“工具”，“选项”），在弹出的窗口中将“显示”下的“十字光标大小”拉到100%就可以啦。

Auto CAD在打印PDF文件时，每打印一张图纸都会自动打开，在打印多张图纸时体验很不友好，如何可以关闭自动打开呢。 点击打印机的“特性”，自弹出的对话中点击“自定义特性”，将ADOBE PDF文档属性里的“查看AdobePDF结果”的勾选去掉，确定，将修改后的后缀为.PC3的打印机配置保存起来，下次打印的时候选择Adobe PDF.PC3这个打印机配置就可以了。 参考下图1-5步。

CAD正交切换是比较常用的功能，但有时候会遇到按F8就卡，这时候解决也很简单，直接在下部命令栏中输入：tempoverrideS，回车，在弹出的tempoverrides的新值中输入0，回车即可。 也可以直接在CAD画图界面中直接输入tempoverrides，回车， 在弹出的新窗口中输入0，回车即可。

CAD无法打印黑白，选择monochrome还是彩色怎么办？ 通常我们在CAD中打印黑白色图纸，选择的打印样式monochrome，如果选择了monochrome了还是彩色，请注意一下monochrome的后缀，是否为monochrome.ctb，只有后缀ctb才是黑白打印，后缀是stb仍然是彩色。 假如你的打印样式表中没有monochrome.ctb，只有monochrome.stb,可通过以下…

今天在用CAD绘图时，在绘图界面中出现了文件在硬盘中的路径地址，并且遮挡住了图形。如下图： 这很是烦扰，各种折腾后，发现原来是这么回事。通过如下操作就可以去掉了。 点击工具--选项--打开和保存，将“应用程序菜单”选项下，“最近使用的文档数”前边框中改为0，保存，再次打开文件就不会出现烦人的路径地址了。如图：

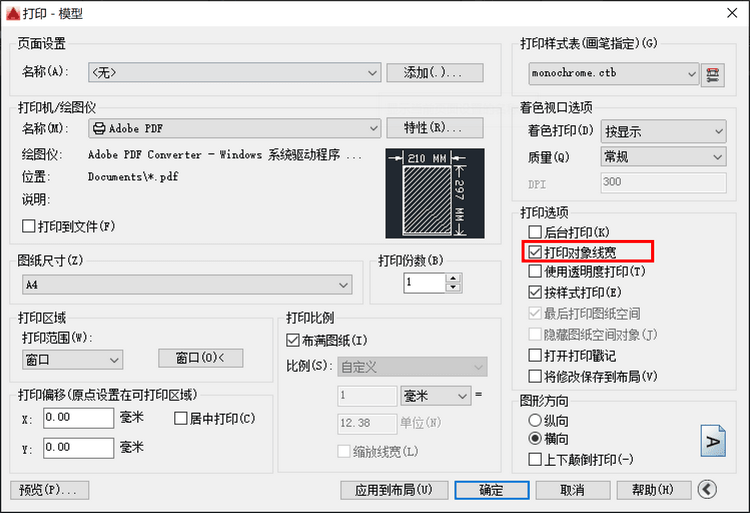

CAD图纸很多时候都是打印为PDF在部门间传送，有时会遇到打印的PDF文字不清楚，放大观看也是模糊的，遇到这种情况，可在打印前去掉打印选项里的：“打印对象线宽”前面的勾选即可。如下图红框所示，默认是勾选的，这里咱们去掉勾选。大家可试试看效果。

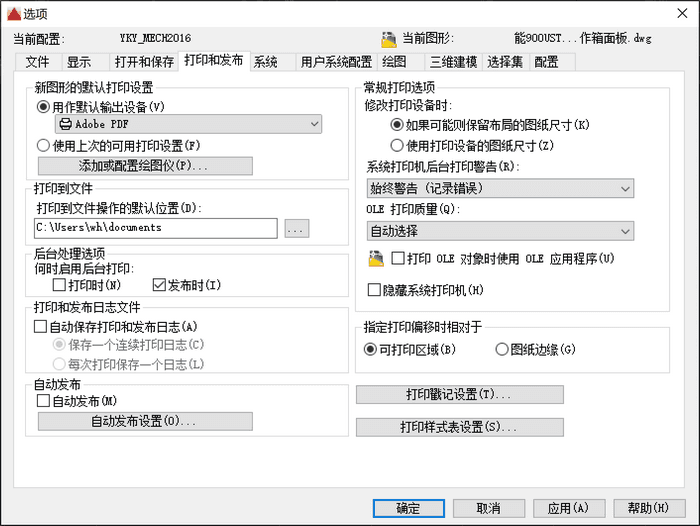

在使用AUTO CAD的过程中，只要打印文件就会在文件目录生成一个plot.log的文件，对于强迫症患者来说很难受，下面就设置一下不要自动生成，方法如下： 打开CAD软件，点击“工具”---选项，弹出对话框： 选择打印和发布，去掉“自动保存打印并发布日志”前面的√即可。这下就再也不会生成了。
