CAD如何快速画直线带角度

CAD如何能够画直线带角度,比如我们要画一条长度200mm角度为45度的线条,应该怎么操作呢

1、通过输入命令

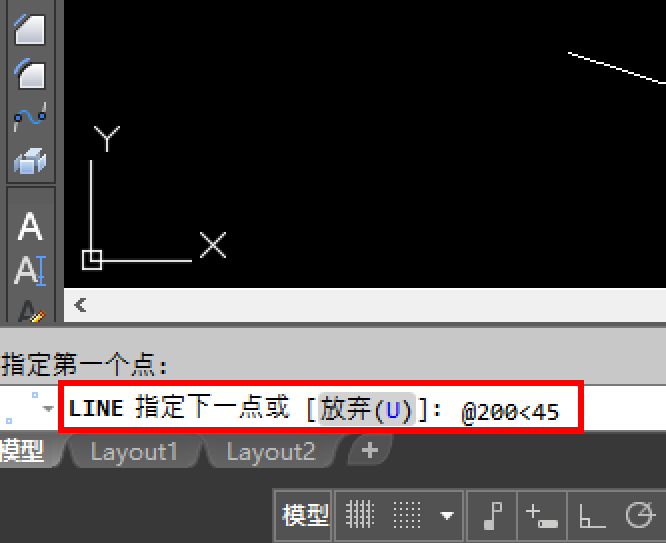

点击工具箱中的画“直线”工具,然后在画图界面中需要画线的地方点击一下,接着在下方命令行中输入@200<45 (要在英文输入法状态)回车,即可得到一条长200mm*45度的线。如图:

CAD如何快速画直线带角度

2、开启动态输入模式

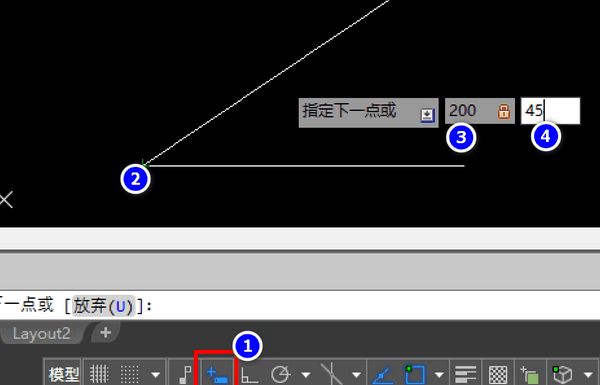

打开CAD动态输入模式,如下图中的1号位置,这样在画线时可实时看到直线长度与角度。

选择从直线左侧画角度线,输入长度200,然后按tab键切换,接着输入角度45,按回车即可。

CAD如何快速画直线带角度
