solidworks工程图中的部分剖面线和斜线如何去掉

solidworks工程图中，如何将一个已经剖好的图纸，改成部分剖切，就是说有些部位不想要剖切出来，另外，说说如何不要剖面的斜线，有时做实体的剖面效果图需要。下面就来说说操作步骤：

一、工程图零件的部分剖切

如上图，想要中间的活塞，活塞杆，活塞螺母都不剖切，应该怎么做呢？

首先鼠标左键选中这三样中的任意一件，然后鼠标右键点击，弹出菜单，选择属性。弹出如下图对话框：

在弹出的对话中，选择剖面范围,选中“不包括零部件/筋特征”下面的框，然后再点击需要不剖切的实体，我们这里选中上述的三个实体，点击确定。

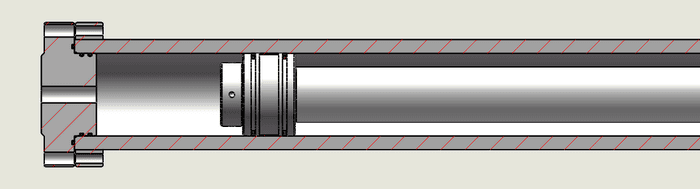

则生成下图的效果，如图：

二，如何消除所有的剖切斜线，这个就比较简单了。但是有时候装配体有问题，这个功能就用不了，所以这里注意。

选中需要更改的零件部位，如果是整个就全部选择，演示例选择的1和2号，左侧弹出的对话中，3步取消勾选“材质剖面线”，选择4步的无。即可，全部斜线就不显示了。更改剖面线的样式也是在这里的下拉框进行选择。
