solidworks工程图中倒角标注用不了怎么办?

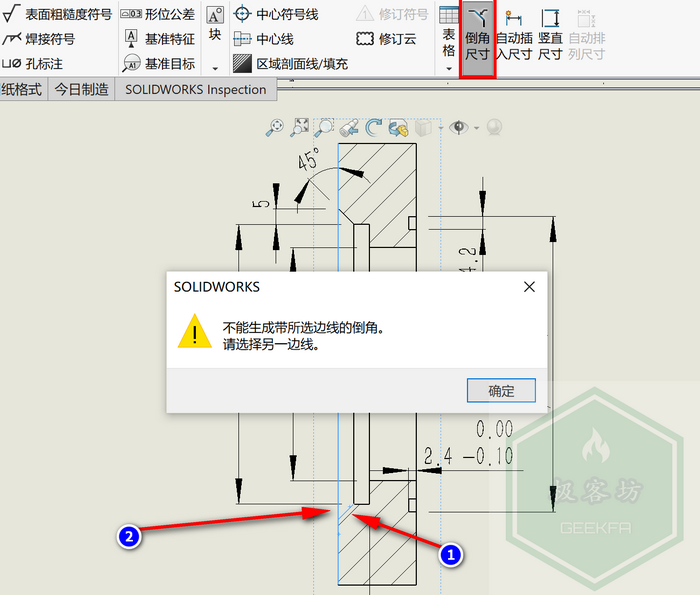

solidworks工程图中倒角标注用不了,显示“不能生成带所选边线的倒角,请选择另一边线”,倒角标注出不来。如图:

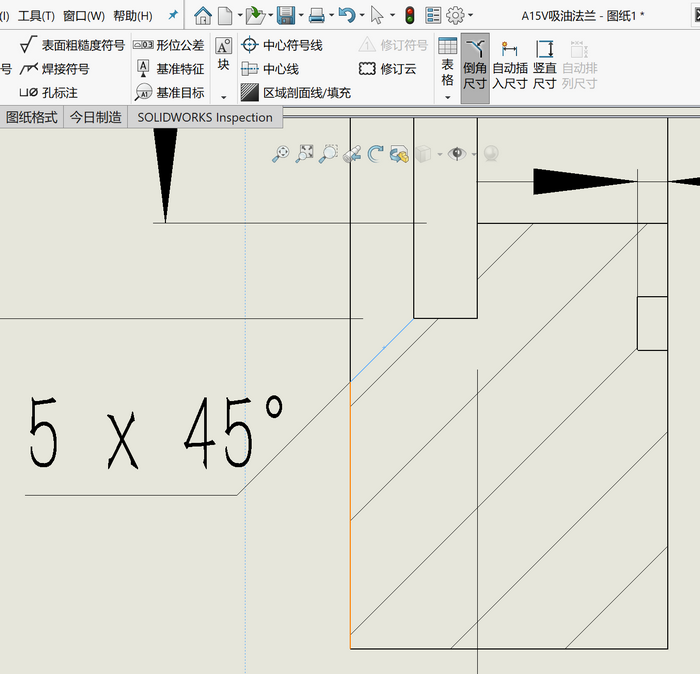

上图中选择2号边线时,因为选择了整条边线,所以倒角标注出不来。我们在选择2号边线时按住shift键,就可以标注了。如图按住shift键的选择就不会将整条线选中了:
