solidworks如何把草图移动到实体的中间即另一个基准面

在solidworks中,有时候画完草图在生成三维模型时,发现草图的基准面选错了,比如明明是需要在中间位置画草图的,结果画到了端面。这个时候不可能重新再去选择基准面画一遍。下面就举例说明该如何操作:

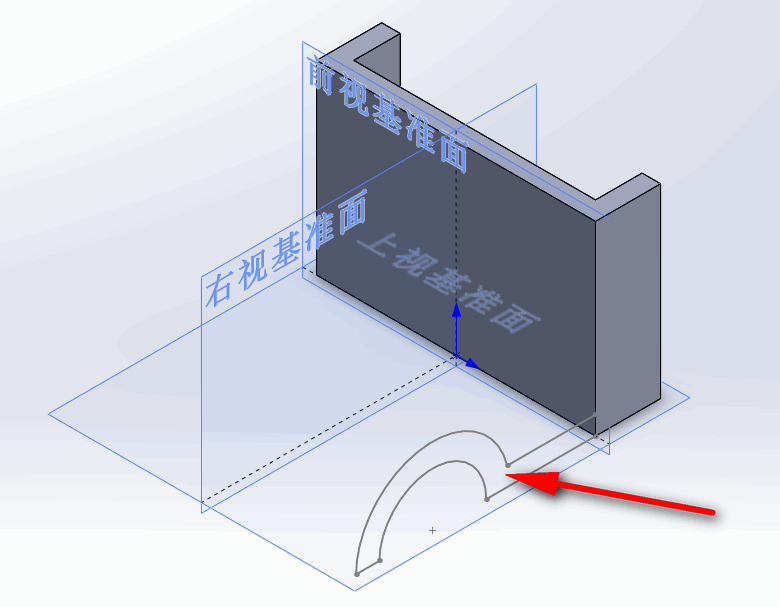

上图中的箭头圆弧草图由于开始没有注意基准面,画在了实体的端面,如何移动到实体的中间部位呢?

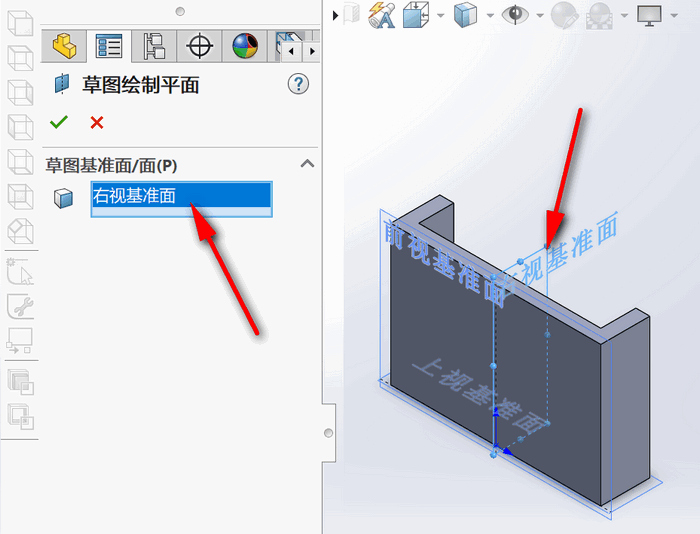

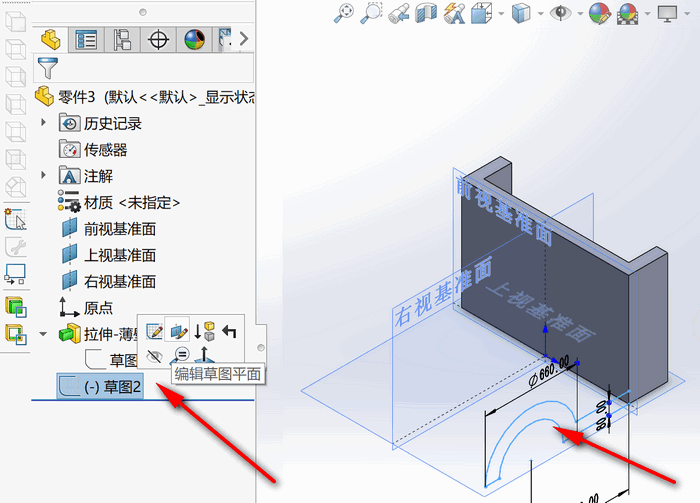

可以点击左侧目录树中草图2,即圆弧这个草图,点击编辑草图平面,在弹出的新窗中选择在中间的右视基准面即可。

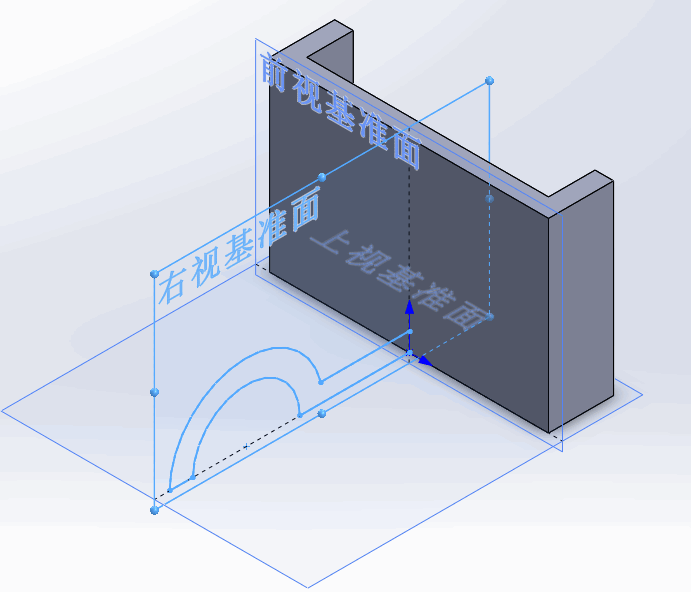

确定。草图自动到了中间位置。

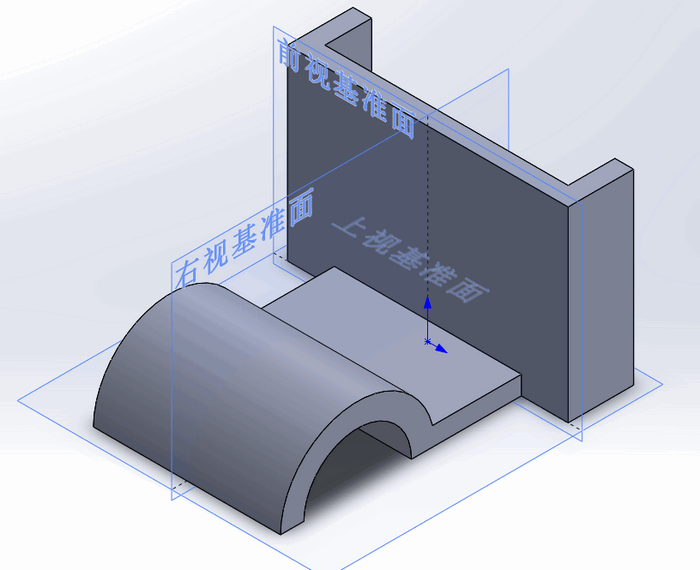

最后凸台拉伸时选择两侧对称,这样实体就居中生成了。
