solidworks焊件矩形管对齐两个边备忘

solidworks焊件矩形管对齐两个边的备忘。

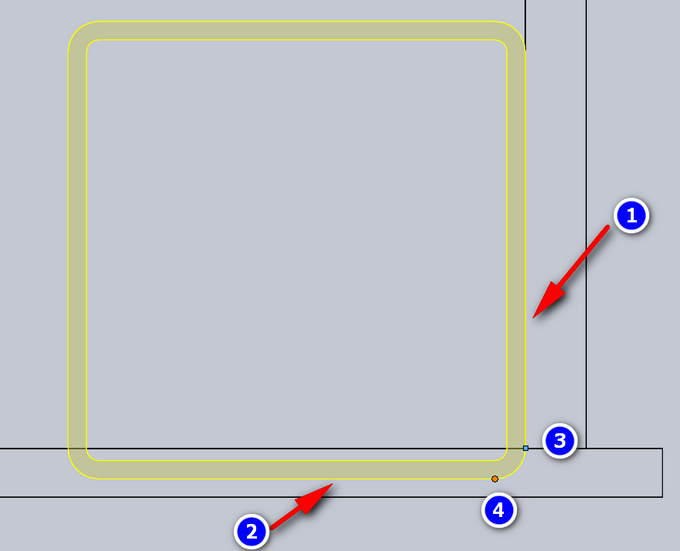

由于焊件功能用的比较少,最近使用时犯了一个傻,一个矩形管,总是对不齐两个边。比如图中的1号和2号。

使用左侧工具栏中的“找出轮廓”总是对齐右边,下边又不对齐,要不就是下边对齐右边又不对齐。如图:

最后发现是疏忽了,每次捕捉只是捕捉到3和4这两个轮廓点,其实在方管圆角的地方也有轮廓点,选中这个轮廓点就能两边对齐了。或者直接鼠标左键框选这个圆弧也是可以的。
