solidworks修改了零件名称,工程图无法关联不显示图形该怎么办

solidworks修改了零件名称,工程图无法关联不显示图形和标注;或者修改了工程图名称,无法与零件关联。

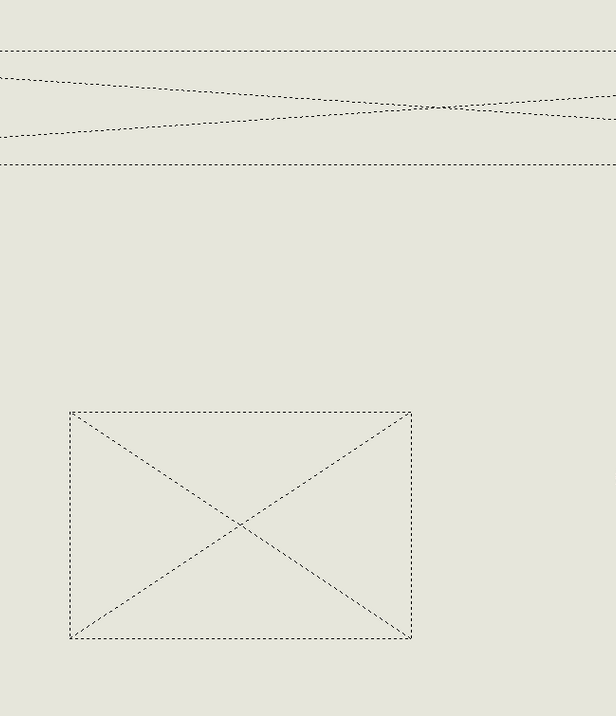

举例说明:将零件名称由“线槽装配体1”修改成“线槽装配体”,工程图原有图形和标注全部不显示了,如图:

如何与修改名称后的零件关联呢?操作步骤如下:

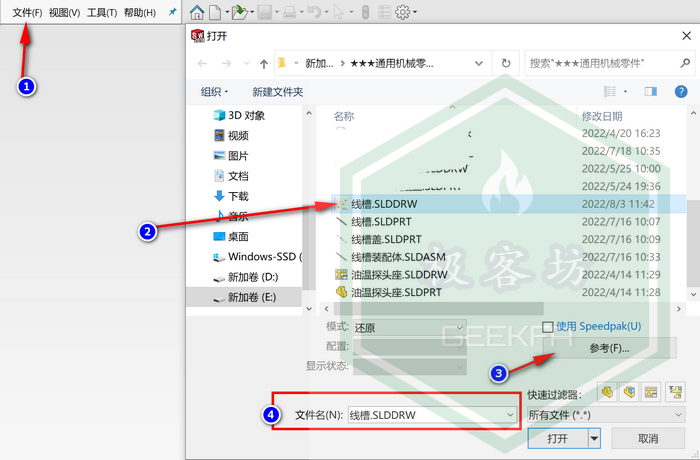

打开solidworks,不用打开文件,第1步:点击菜单栏“文件”—“打开”弹出对话:

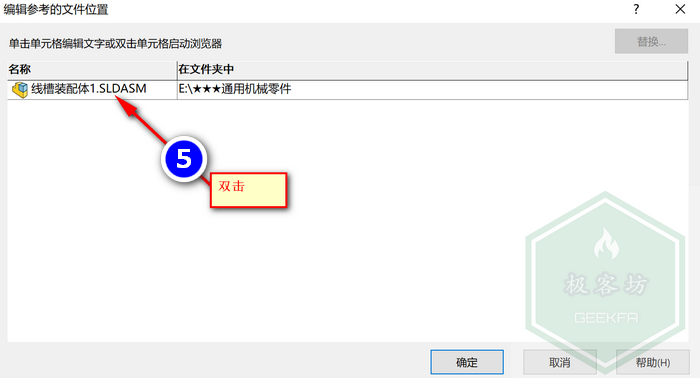

第2步,鼠标左键单击不显示图形的工程图,例子中为“线槽”,下方第4步文件名栏显示被选中的文件,然后点击第3步“参考”。在弹出的对话中,双击零件第5步。

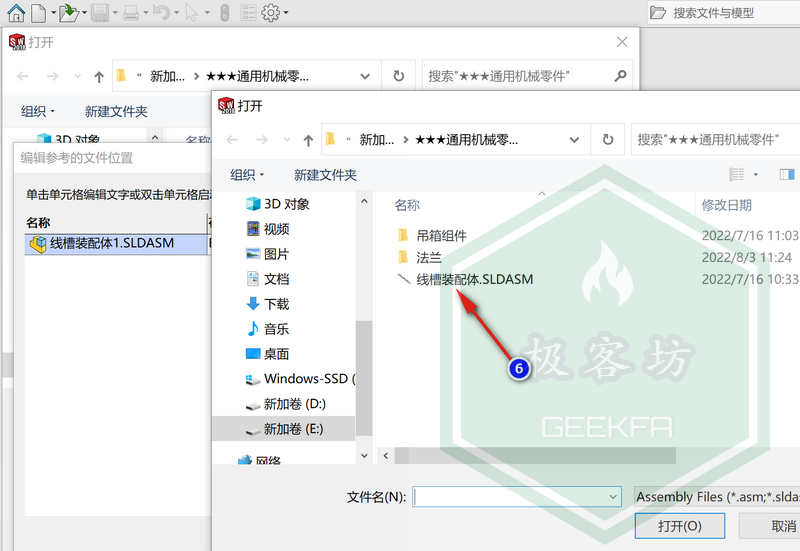

第6步,在弹窗出的对话中,选择更改名称后的零件或者说需要关联的零件。

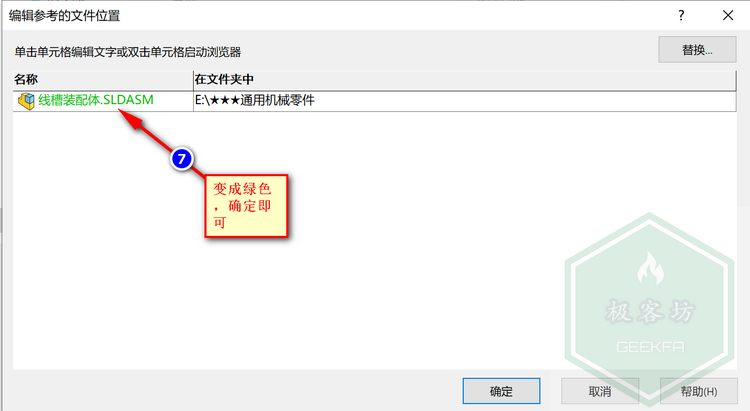

刚才的的零件名称变为绿色。进行了更改。

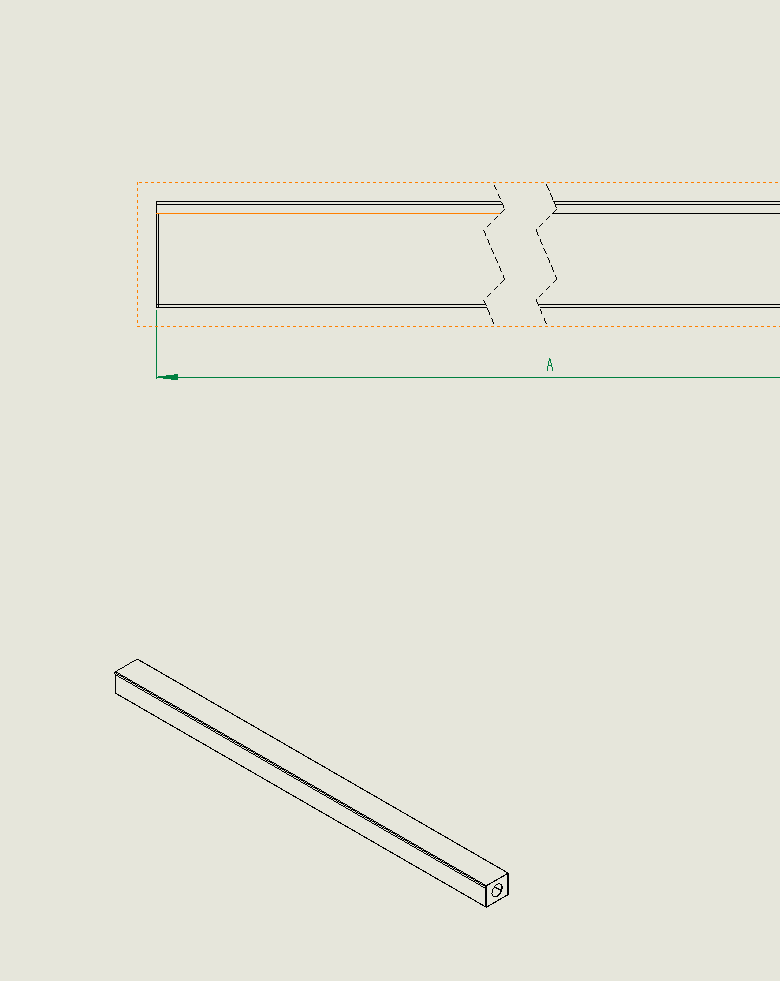

确定。工程图的图形和标注全部都显示了。表示已于零件取得关联。
