solidworks工程图中对圆角图形进行中心距离标注

solidworks中对圆角的图形进行中心距离标注的方法:

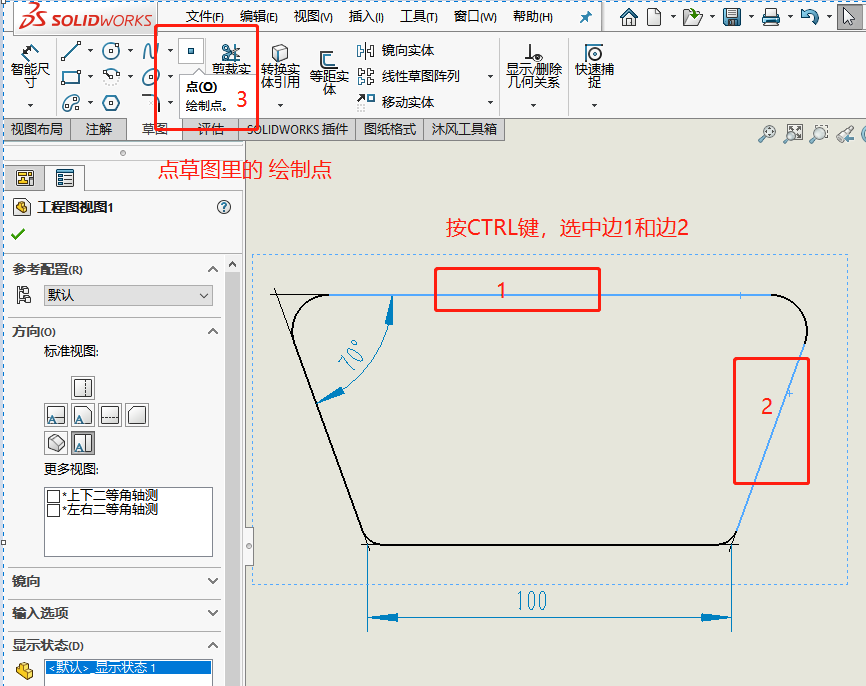

第一种:通过打点,然后进行智能尺寸表注,如图:

通过按住ctrl键选住两个边,再打点确定出中心点,然后使用智能尺寸工具进行标注。

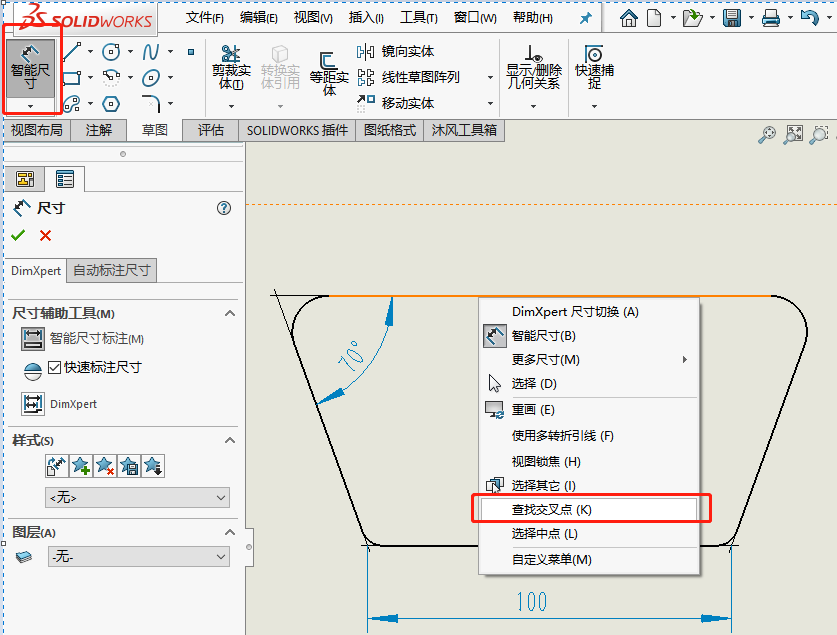

第二种:直接通过智能尺寸进行选择。如图:

点击智能尺寸,鼠标右键直接选择图形中需要测量的其中一条边,在右键弹出的菜单中选择”查找交叉点”,接着再鼠标左键选择另一条边,
在图形的另一侧进行同样的操作,查找到两边的交叉点后就可以进行两个圆角的中心距尺寸标注了。
