solidworks工程图如何做半剖视图。

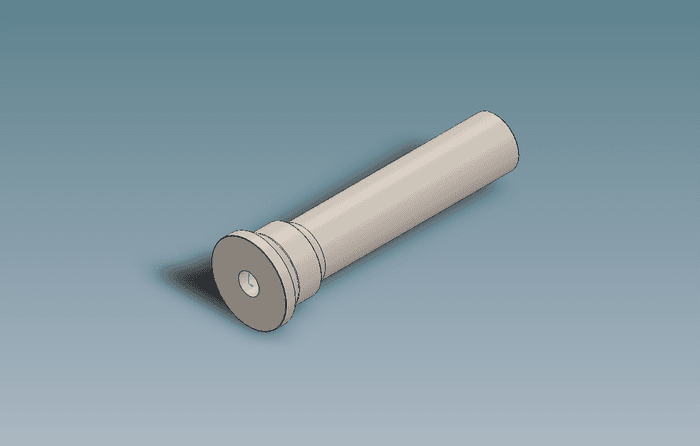

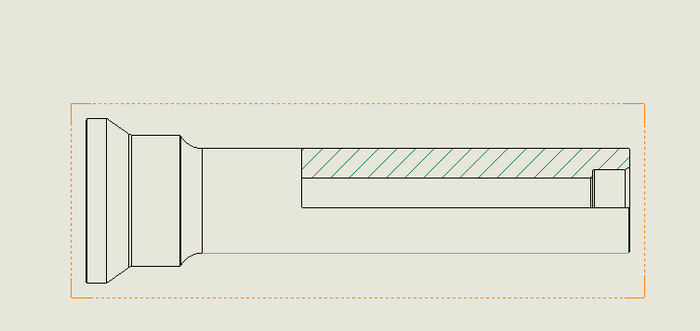

如图,如何做这样的剖视图,步骤:

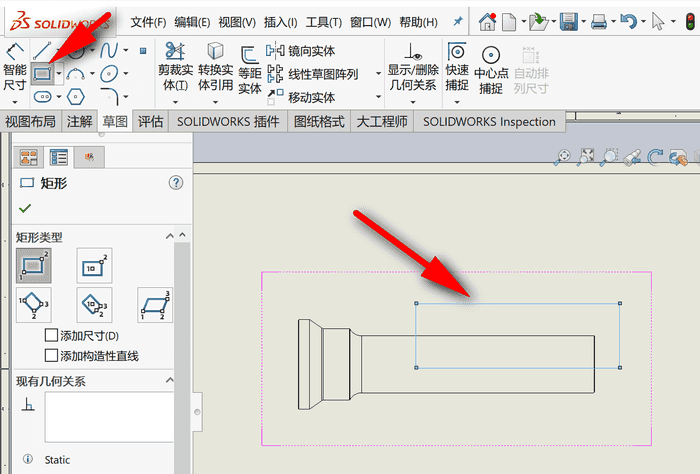

1、在工程图中,用草图的矩形工具或曲线工具框选需要剖视的部分。

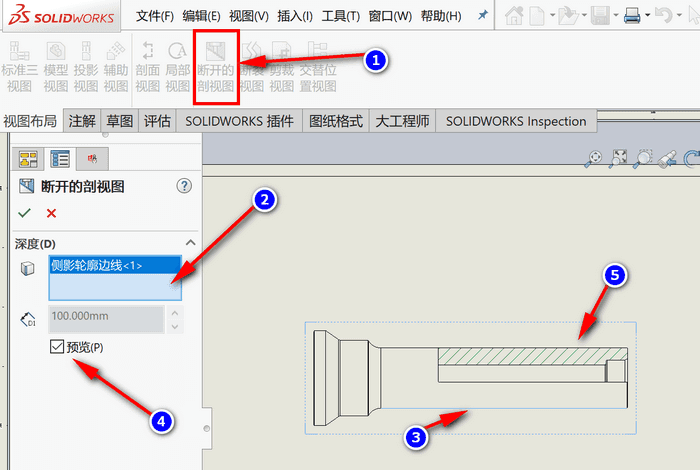

2、然后进入视图布局,选择“断开的剖视图”,点击第3步的线为深度轮廓边线,勾选预览,半剖视图就出来了。

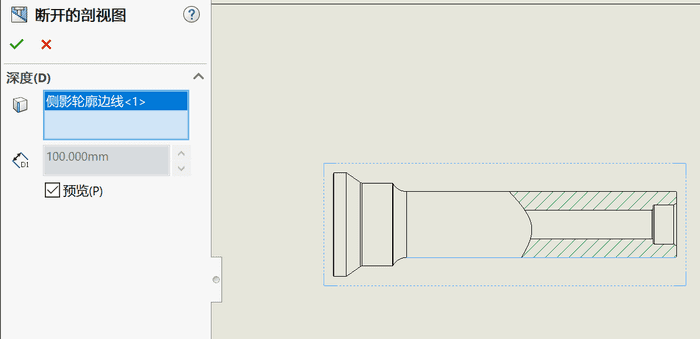

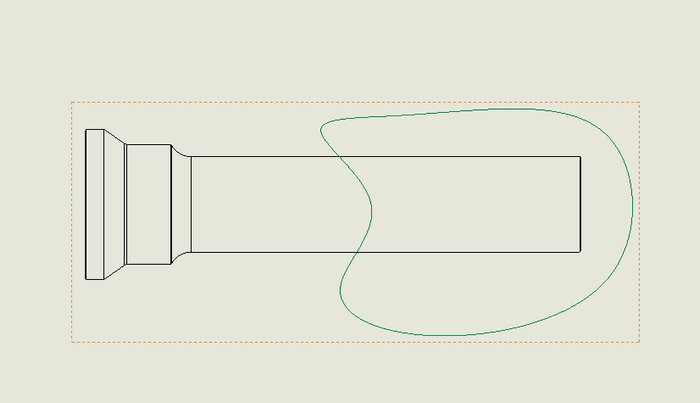

用曲线工具的剖视效果:
