solidworks草图和工程图如何捕捉圆的象限点进行标注

solidworks草图和工程图如何捕捉圆的象限点进行标注?

solidworks工程图和草图想测两个圆象限点之间的距离,智能尺寸似乎怎么也搞不了,出来都是圆心与圆心的距离,百度找了很久没有答案,基本都是讲设置–系统选项–草图-几何关系/捕捉里边的全部勾选,然后激活捕捉。但其实这些都没有用。

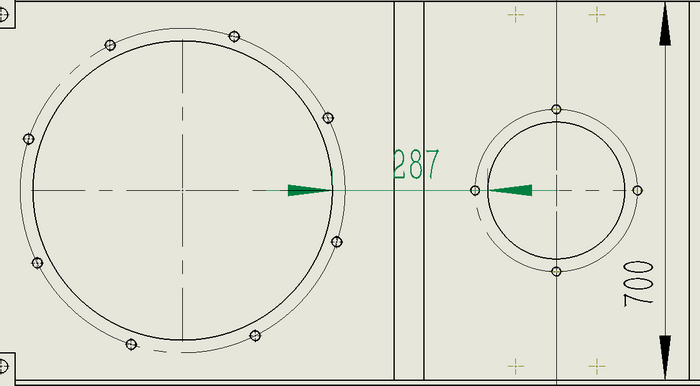

最后各种折腾发现:只需按住shift键再进行圆的选择就可以进行两个圆象限点之间的标注了。操作步骤:鼠标点击“智能尺寸”,然后按住shift键,选第一个圆,再选第二个圆。两个圆象限点之间的距离就出来了。如图:
