solidworks如何快速建立一个自己的工程图图框

solidworks原版的工程图框不是很好看,要改成自己想要的外观该如何做呢?

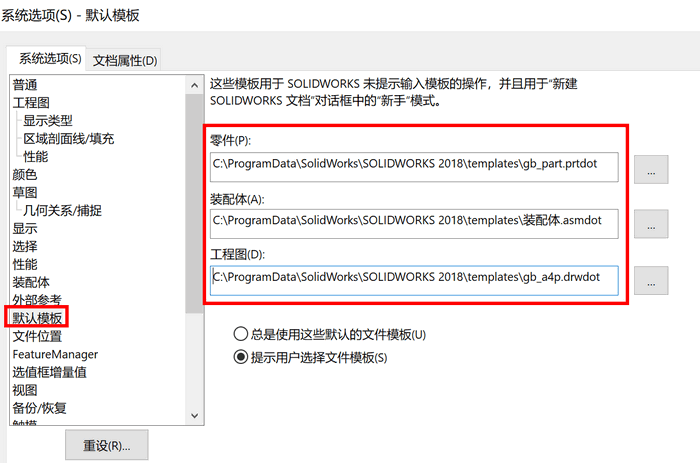

首先我们找到默认工程图框在电脑中的位置,以便后续将新建的图框模板也放在这里。点击菜单栏的“工具”—-“选项”,也可直接在菜单栏点击齿轮图标,在弹出的对话中,选择“系统选项”—“默认模板”,如图,
solidworks如何快速建立一个自己的工程图图框以上我们可以看到零件、工程图、装配体所使用的默认模板在电脑中的路径,这里我们主要讲工程图图框的修改,其他模板都是一样方法。

将C:\ProgramData\SolidWorks\SOLIDWORKS 2018\templates\gb_a4p.drwdot,这里的gb_a4p.drwdot这个文件复制一个出来,重新命名。比如我这里命名为whgb_a4p.drwdot,打开solidworks,将whgb_a4p.drwdot拖入软件中打开工程图图框进行编辑修改处理。

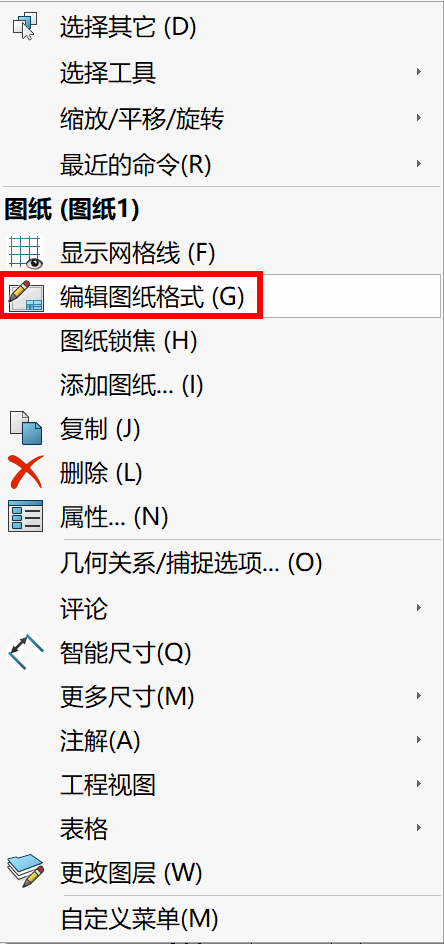

在工程图图框中,鼠标右键点击空白处,在弹窗的对话中,选择“编辑图纸格式”,这时就可以用草图工具添加线条或删除线条,或自己画想要的图框,文字可在左上“注解”项目中插入“注释”进行修改。

solidworks如何快速建立一个自己的工程图图框

图框修改好以后,我们可以将whgb_a4p.drwdot这个文件设置为默认也可以不设置,设置默认一打开solidworks新建工程图时,就会自动使用该图框。

solidworks如何快速建立一个自己的工程图图框

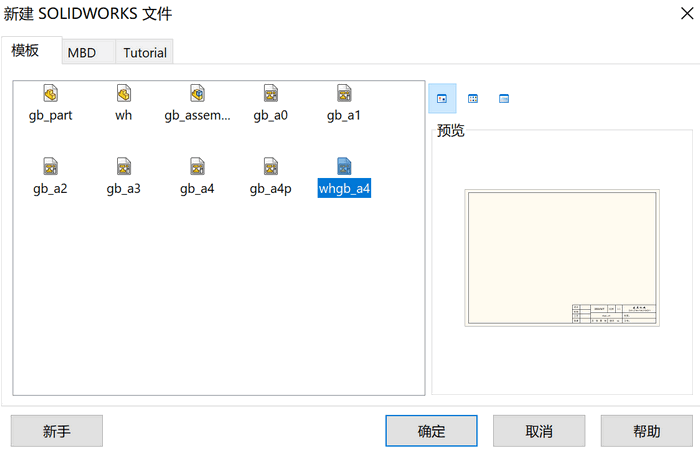

我这里没有使用默认,所以新建工程图时手动选择使用。

已经建立好的工程图想要更改图框,使用这个whgb_a4p.drwdot图框,该如何设置呢?

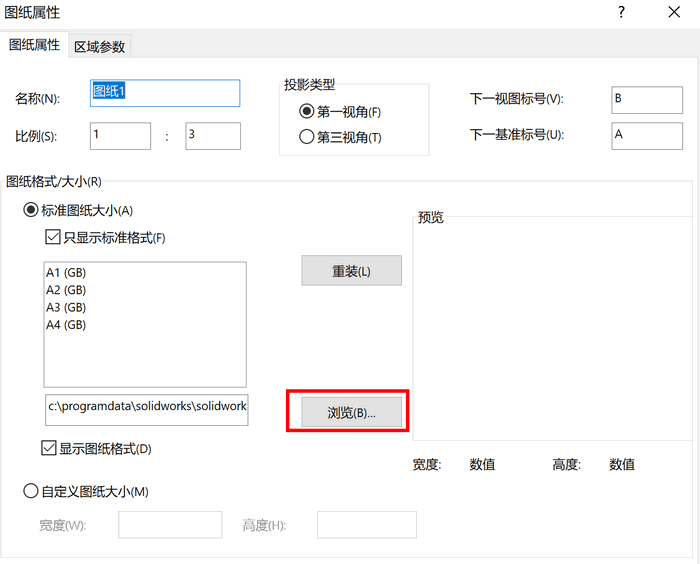

在想要修改图框的工程图中,鼠标右键空白处,在弹出的对话中选择“属性”,弹出如下对话框,如图:solidworks如何快速建立一个自己的工程图图框

点击浏览,选择需要更改的图框,这里你会发现软件默认的图框都是后缀为.slddrt,而我们刚才新建的图框后缀为.drwdot,无法使用,这时只需将这个图框文件复制到浏览所在的路径,并将其后缀改为.slddrt即可进行选择使用了。

.drwdot和.slddrt这两种格式的区别,.drwdot是新建工程图时选择使用的。.slddrt是修改已经建好的工程图更换图框用的。
