solidworks如何镜像一个实体并保留

solidworks如何镜像一个实体并保留。

下图中的基座,想要镜像一个到对面,并删除原有基座。操作如下:

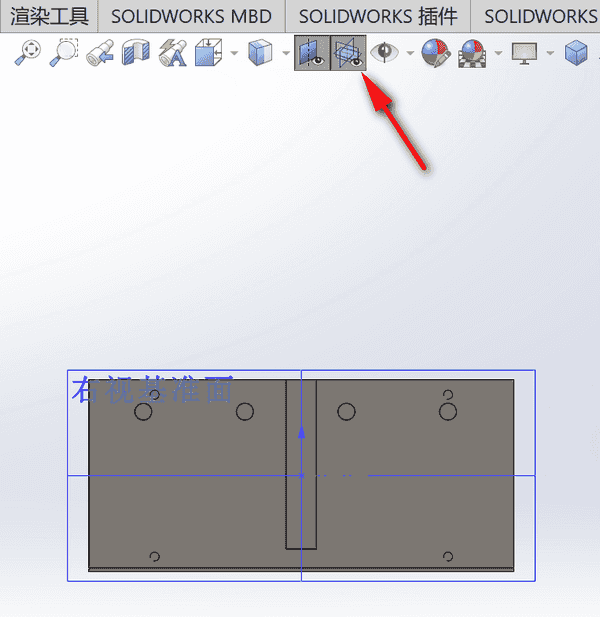

首先打开基准面视图,

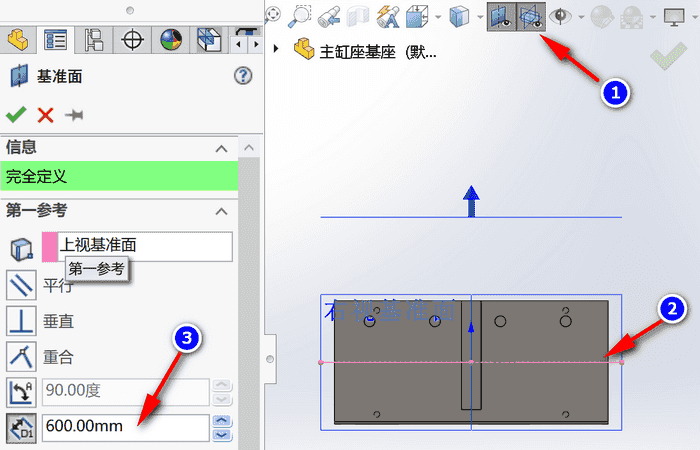

以现有零件的上视基准面新建一个基准面,距离这里设置的是600,根据需要修改。

接着点击镜像,镜像基准面选择刚刚新建的基准面3,要镜像的实体选择已有的零件,合并实体选项不要勾选。确定,镜像实体完成。

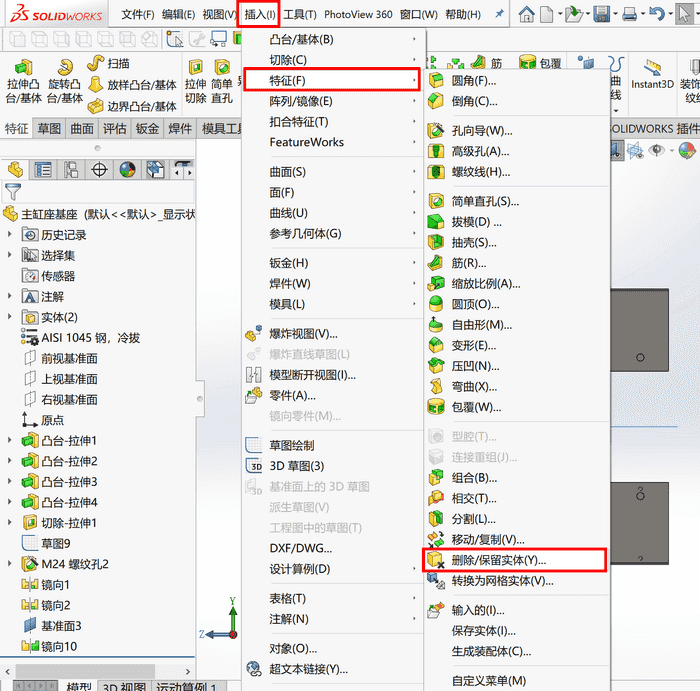

然后我们进行特征的保留和删除操作,在插入–特征菜单中选择“删除/保留实体”选项。

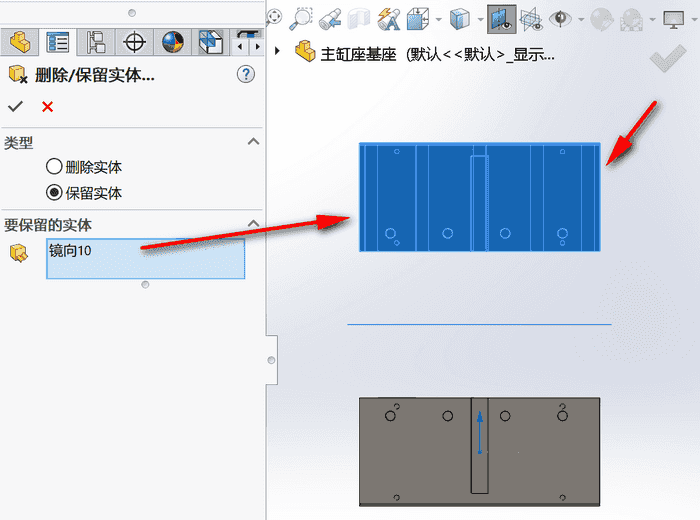

选择要保留的实体或者要删除的实体。



如果文章对您有帮助,请帮小编点个赞哦!
