solidworks如何将注释文本存储到注释库,使用时直接插入

solidworks如何将注释文本存储起来,使用时直接插入

在工程图中,经常会对零件的技术要求、材质等等进行文字说明,每次输入会很麻烦,如何能在使用一次后存储起来,下次使用时直接插入呢?

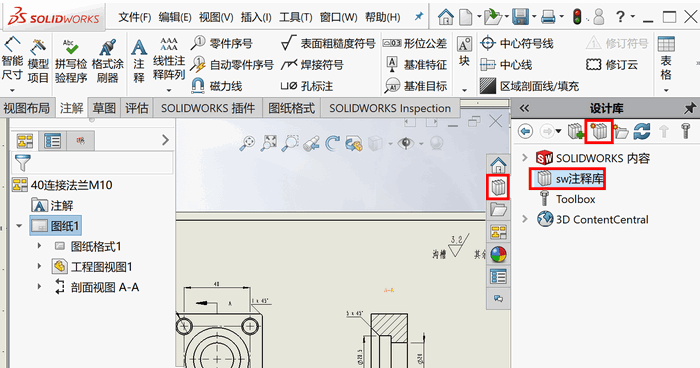

第一步:在工程图界面中,点击右侧“设计库”,一个“书籍”状的图标,首次使用需要添加一个文件位置,即在电脑硬盘中的存储位置,我这里在D盘中建立了一个名为“SW注释库”的文件夹,备用。如图:solidworks如何将注释文本存储到注释库,使用时直接插入solidworks如何将注释文本存储到注释库,使用时直接插入

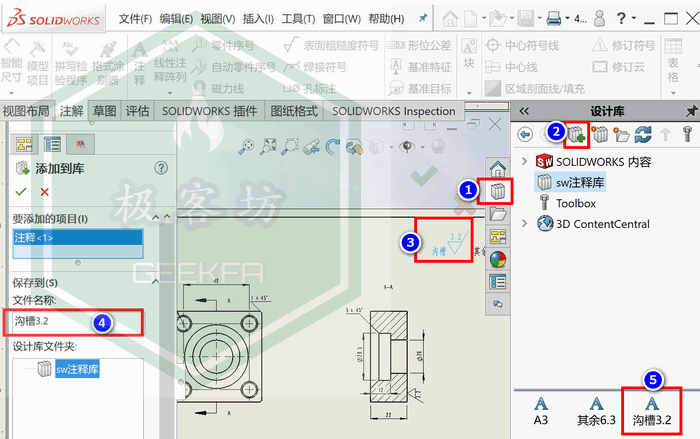

第二步:点击2号“添加到库”图标,左侧弹出对话,3-点击工程图中已经有的文本,比如本例中的沟槽3.2,4-将文件名改为易于识别的名字。勾选即可。下次在新的工程图中,5-直接拖放就可以了。如图:solidworks如何将注释文本存储到注释库,使用时直接插入

如果多个注释插入到图中,也可将注释全部选中,鼠标右键,弹出对话中选择“合并注释”,将多个注释合并为一个注释文件,在排版拖动时就更方便了。
