solidworks画草图时如何像CAD那样直接输入尺寸

solidworks画草图时如何像CAD那样直接输入尺寸?在CAD中,画一条直线,在画的过程中,可直接输入直线的长度,确定。但在solidworks默认画草图时,没有可输入的选择,在后续用智能尺寸工具修改值。这很不方便,其实solidworks中也可以的。只是在默认设置下没有。

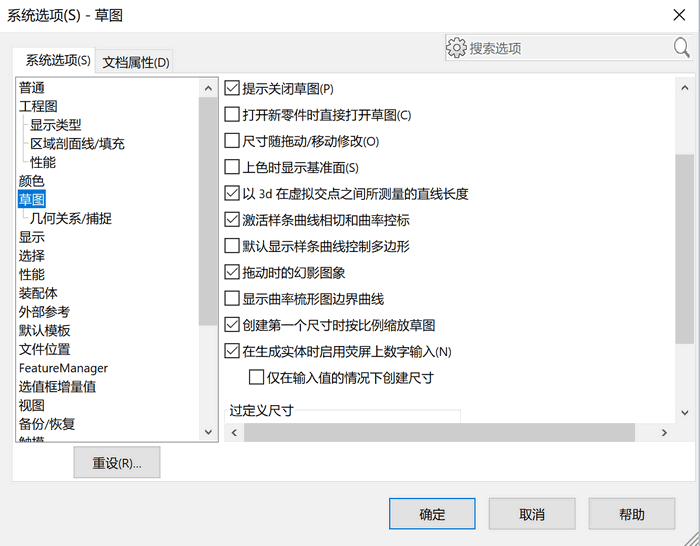

通过以下设置即可:工具—选项—草图,勾选:“在生成实体时启用荧屏上数字输入”,这样在画草图时就可直接输入线条的尺寸了。

如图:
