威纶通触摸屏一机多屏设置方法

一、屏与屏之间通过串口连接设置

与PLC直接相连接HMI1为主屏,从屏HMI2透过串口连接主屏。

主屏HMI1程序中的通讯参数设置(以三菱FX3U PLC为例)

新增本机PLC:与PLC的通讯参数照常设置。

新增主从服务器(Master-Slave Server):与从屏相连接的通讯参数设置。

波特率115200,E,8,1

2018-12-24_112018

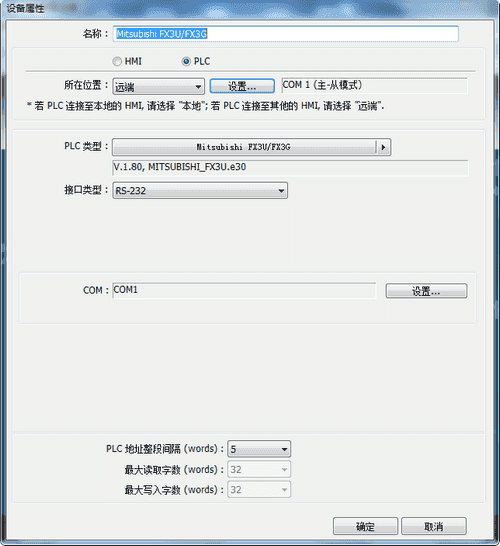

从屏HMI2程序中通讯参数设置

新增远端PLC,使用主从模式。[ad]

PLC类型选择依然是FX3U。

2018-12-24_112409

注:使用串口主从连接进行一机多屏通讯,建议最多两屏,如要实现连接更多的触摸屏可考虑,屏与屏进行以太网连接。

二. 屏与屏之间通过以太网口连接设置

与PLC直接相连接HMI1为主屏,从屏HMI2透过以太网口连接主屏。

主屏HMI1程序中的通讯参数设置(以三菱FX3U PLC为例)

新增本机PLC:与PLC的通讯参数照常设置。

从屏HMI2程序中通讯参数设置

新增远端PLC,使用以太网方式。

PLC类型、接口类型、com口与主屏上保持一致。
