威纶通一屏多机设置方法

威纶通一屏多机是指一台HMI连接多台下位机(比如PLC)通讯

1.串口连接方式

一般HMI都具备2个或2个以上串口,部分型号除外,每个独立串口连接一台下位机(PLC)。

另外一种方式是通过RS485并联通讯。

前提:RS485连接、相同的通讯协议、支持分站号、最多32个从站

通讯参数设置只需新增一个本机PLC设备,PLC预设站号为数值小的那个

地址区分:站号#地址。

2. 以太网连接方式

HMI与PLC的IP地址设置为同一网段,参数设置时,有几个PLC就新增几个。

下面是两台FXPLC485DB通信连接的设置及地址读取写法。

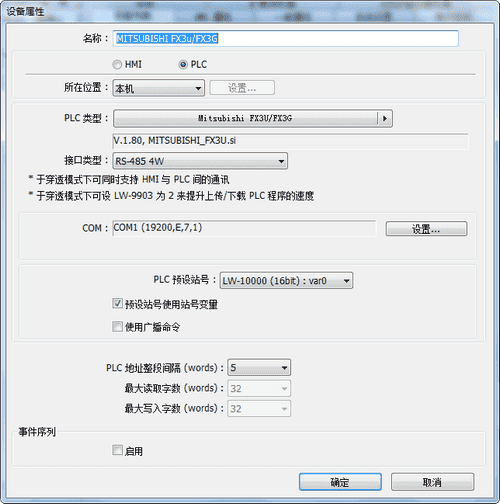

2018-12-24_110728

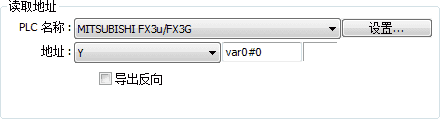

2018-12-24_111100
