威纶通如何实现动画效果

威纶通触摸屏要实现图形与机械同步的动画效果很简单,首先用3D图形软件制作好机器的三维模型,然后保存为图形文件,导出备用,图形文件通常是一个整体,为了要实现机械的部件动态显示,需将该图片文件用PS分解出来,分解为静止部件,运动部件。制作保存为JPG等图形格式文件,打开编程软件EBpro将图片文件传至图库。菜单:图库–图片—调用图片库-点右上部增加图库按钮。如图

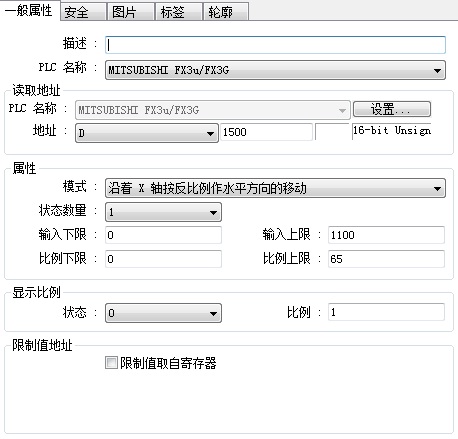

给该图库取一个自己易记的名字,然后点下部新增按钮,将图片加入图片库待调用。点击菜单栏的:元件—移动图形按钮,弹出对话菜单,填入相应参数,实现动态效果:[ad]

weilun1

如果需要图形水平左右移动,模式则选择“沿着X轴反比例作水平方向移动。如果要上下移动,则选择沿着Y轴按反比例作水平方向移动。这里反比例是因为需要图形向左移动。如果向右移动,则不需要反比例。根据D1501里的数据增大而向左移动。减小则回到最初位置。其他请按上述方法测试。
