昆仑通泰触摸屏如何添加一个通讯指示,表明触摸屏与PLC联机通讯正常。
昆仑通泰触摸屏如何添加一个通讯指示,表明触摸屏与PLC联机通讯正常。

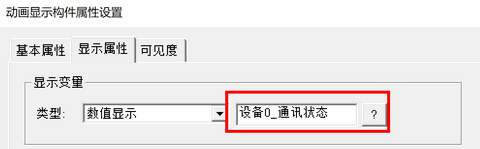

在画面编辑界面,从工具箱中添加一个“动画显示构件”,在“显示属性”中选择变量“设备0-通讯状态”,当PLC与触摸屏通讯正常时,状态为0,通讯不上时,状态为1.
在“基本属性”的“分段点0”中,设置文本为:通讯正常,分段点1中设置文本为:通讯不正常,就可以了。
昆仑通泰触摸屏如何添加一个通讯指示,表明触摸屏与PLC联机通讯正常。
在画面编辑界面,从工具箱中添加一个“动画显示构件”,在“显示属性”中选择变量“设备0-通讯状态”,当PLC与触摸屏通讯正常时,状态为0,通讯不上时,状态为1.
在“基本属性”的“分段点0”中,设置文本为:通讯正常,分段点1中设置文本为:通讯不正常,就可以了。
