昆仑通泰多重复制时地址和文本如何可以递增

摘要:在屏幕建立一个“动画显示构件”,比如X0,作为PLC的io地址反馈,那么如何使用“多重复制”快速建立X0-X7的其他地址呢?即达到元件文本和地址的递增。

摘要:在屏幕建立一个“动画显示构件”,比如X0,作为PLC的io地址反馈,那么如何使用“多重复制”快速建立X0-X7的其他地址呢?即达到元件文本和地址的递增。

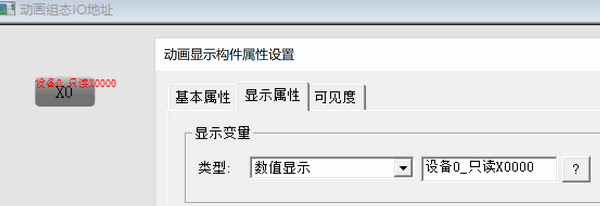

点击mcgs pro右侧“工具箱”中的“动画显示”,添加一个动画显示构件,然后双击进入属性设置,“基本属性中”设置文本为:X0,显示变量设置如图:

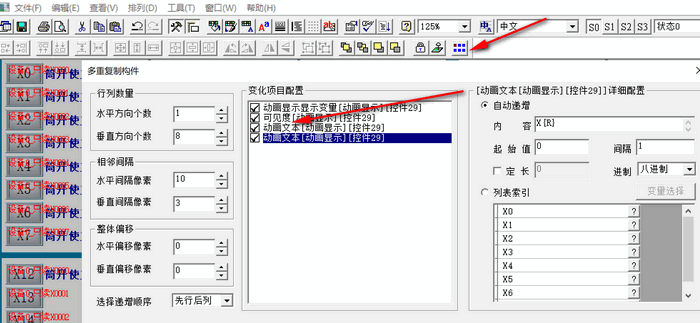

这样X0地址监控就建立好了,怎样按照文本x0-x7,变量地址x0000-x0007进行多重复制呢,很简单,鼠标左键选中该元件。然后点击“菜单栏”上的“多重复制按钮”如图:

设置好需要复制的水平、垂直方向个数,这里水平方向为1,垂直为8个,配置变化项目,里边包含了地址和文本的递增设置。确定即可生成。
