三菱FX系列PLC循环程序的编写

三菱FX PLC用FOR和NEXT指令来表示循环区的起点和终点。FOR指令的操作数表示循环次数(1-32767),允许循环嵌套,即FOR/NEXT可以在另一个FOR/NEXT循环之内。最多可以嵌套5层。FOR与NEXT之间的程序被反复执行指定的次数,执行完后,执行NEXT后面的指令。FOR指令必须直接接到左侧母线上,即循环指令是无条件执行的。

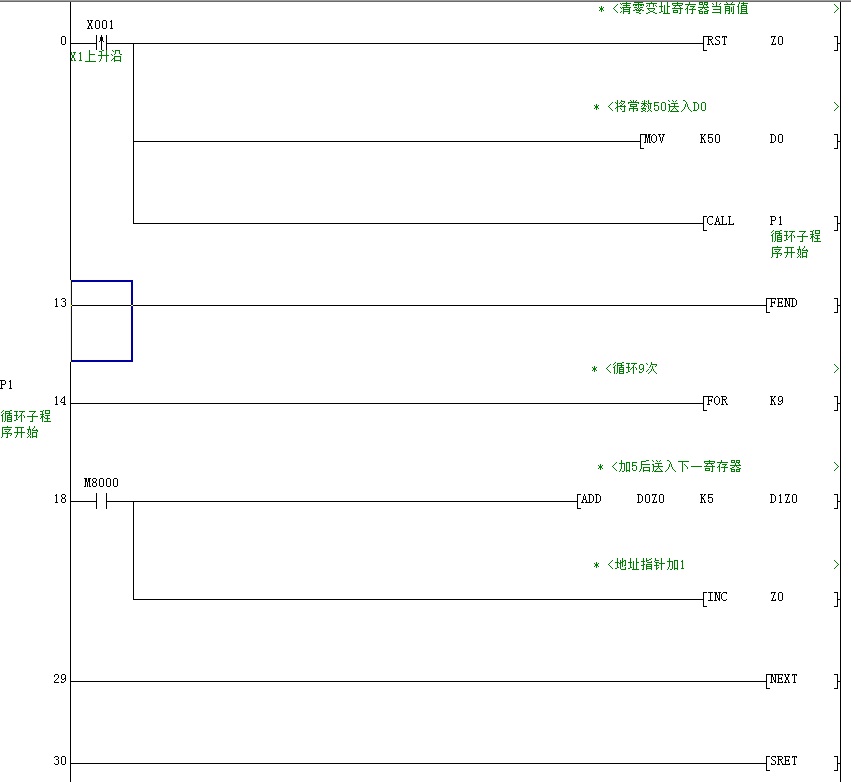

下面来一个例子:
X1的上升沿将50、55、60、。。。95分别送到D0–D9.为了确保循环指令只是在X1的上升沿时执行一次,我们将它放到了从指针P1开始的子程序中,在X1的上升沿调用该子程序。
第一次循环时:Z=0,D0+5——〉D1,第二次循环时:Z=1,D1+5—–〉D2.。。。。类推。
