FX5用户手册(PROFIBUS篇)

FX5用户手册(PROFIBUS篇)主要内容:

FX5-DP-M型PROFIBUS-DP主模块 (以下简称FX5-DP-M)是作为PROFIBUS-DP网络主站,用于连接的智能功能模块。
FX5 CPU模块和FX5-DP-M可通过FROM/TO指令读取/写入数据。此外,可通过自动刷新设置自动向CPU模块的软元件进行传送,并可使用顺控程序。

在1个FX5-DP-M上最多连接64个从站,且最多进行2048字节的输入输出数据通信。

在CPU模块的软元件与FX5-DP-M的缓冲存储器之间进行输入输出数据的读取/写入。
输入数据: ‘输入数据区’(Un\G6144~Un\G7167)
输出数据: ‘输出数据区’(Un\G14336~Un\G15359)

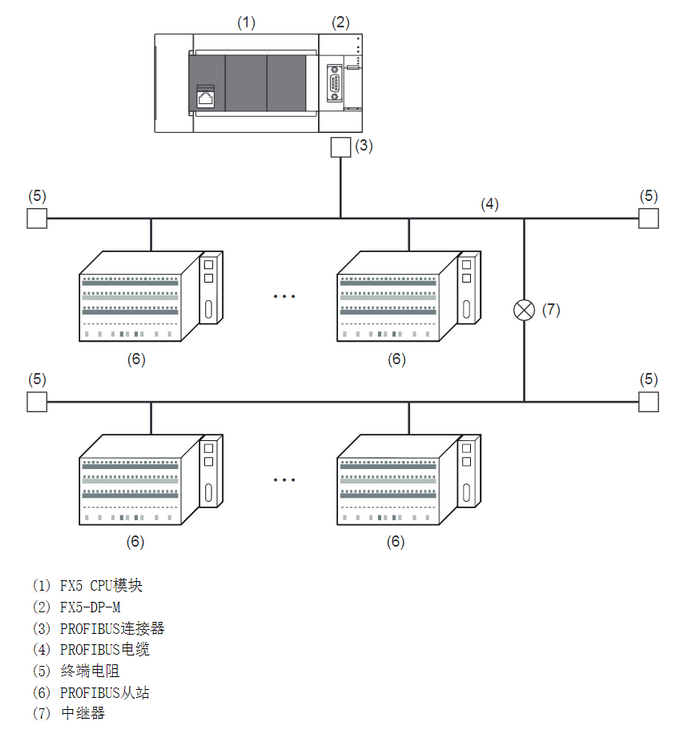

组网如下图所示:
