欧姆龙CP1H-XA内置的模拟量输入输出应用设置

CP1H-XA小型PLC内置4路模拟量输入和2路模拟量输出。既可以接标准的电压信号、也可以接标准的电流信号。

输入接电流信号时,要把对应的DIP开关拨到ON。输入接电压信号时,要把对应的DIP开关拨到OFF。

欧姆龙CP1H-XA内置的模拟量输入输出应用设置

PLC有断线报警功能。4路模拟量输入通道分配地址分别是200、201、202、203 ;2路模拟量输出分配地址分别是210、211 。

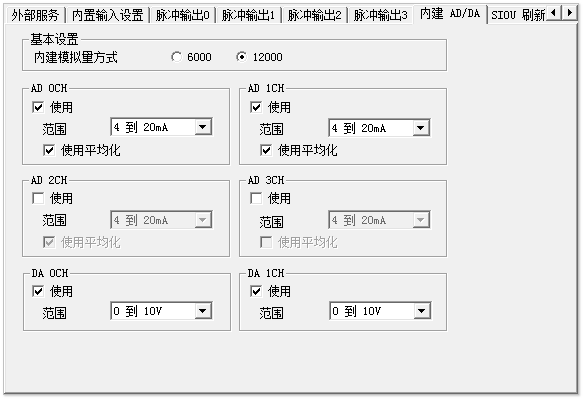

CP1H的内置模拟量通过CX-P编程软件,左边工程框中的“设置”—“内建AD/DA”,选择”使用”,以及相应输入/输出范围,最后下载到PLC。如图:

欧姆龙CP1H-XA内置的模拟量输入输出应用设置

我这里AD输入用了两个通道,4-20mA输入,DA输出两个通道,0-10V电压输出。设置完成下载到PLC后需要断电重新上电才能生效,只要有修改就需要重启才能生效,切记。


内置模拟量通道的地址:
模拟量输入1:CIO200通道
模拟量输入2:CIO201通道
模拟量输入3:CIO202通道
模拟量输入4:CIO203通道
模拟量输出1:CIO210通道
模拟量输出2:CIO211通道
