三菱FX系列PLC两台进行N:N网络连接实例

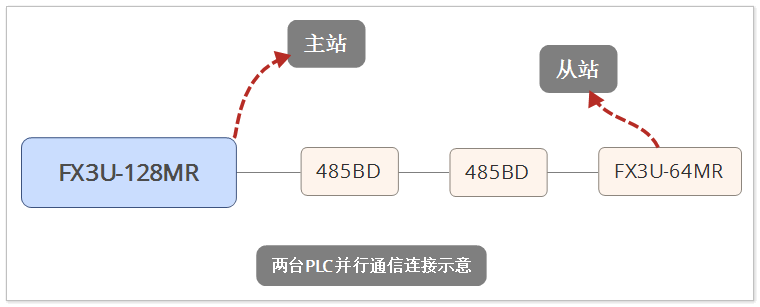

FX系列PLC主机可以通过FX485BD进行N:N网络连接,进行数据交换,远程分散控制,当系统使用了485BD连接时,整个系统的扩展距离为50M,最多为8个站。并行连接。下面就来看看两台FX3U并行通信时程序应用:

三菱FX系列PLC两台进行N:N网络连接实例

下面就来举例主站和从站的程序:

主站程序

三菱FX系列PLC两台进行N:N网络连接实例

//m8070为设当前PLC为主站,程序功能:将X0-X7的状态传送到M800-M807,(该辅助点在从站,故实际是传送到从站,从站通过Y0-Y7输出),当主站的计算值(D0+D2小于等于100时,从站的Y10输出为ON。//

从站程序

三菱FX系列PLC两台进行N:N网络连接实例

//M8071将当前PLC设置为从站。程序功能:将从站的辅助继电器M0-M7的状态传送到主站,通过主站的Y0-Y7输出,将从站的数据寄存器D10的值传送到主站,作为主站计数器T0的设定值。//

两台PLC并行通信后,通过设置主站和从站的程序达到了远程控制。看懂上述的程序图,要达到其他功能基本类似。
