FX3U PLC AC电源型和DC电源型的接线有什么不同

AC电源型

有L、N、E,分别连接AC220V的火线、零线、地线。PLC有提供DC24V电源输出。漏型和源型输入时按下图接线使用:

漏型输入:24V与S/S连接,0V作为传感器的公共信号。

源型输入:0V与S/S连接,24V作为传感器的公共信号。

FX3U PLC AC电源型和DC电源型的接线有什么不同

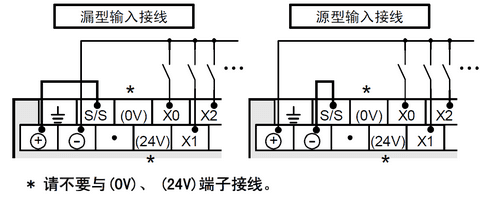

DC电源型

没有L、N,只有+,-,E分别连接外供DC24V的+、-、地线。漏型和源型输入时按下图接线使用:

漏型输入:+与S/S连接,-作为传感器的公共信号。

源型输入:-与S/S连接,+作为传感器的公共信号。

FX3U PLC AC电源型和DC电源型的接线有什么不同

DC电源型PLC的(0V)和(24V)不用接线。
