威纶通曲线图是如何制作的

曲线图可以将生产线数据变化直观的表示出来,可分为实时曲线和历史曲线,下面就来看看如何实现实时曲线和历史曲线图。

,打开EB-PRO软件,首先我们先要建立资料取样,在顶部菜单栏点击:元件,下拉菜单中选择资料取样。然后进入建立取样的数据。如图:

威纶通曲线图是如何制作的

这里的曲线读取名称是curve,数据存放在d1800开始的寄存器中,通道数这里设置的是4字,即设置从d1800到d1801,d1802,d1803的寄存器编号。根据实际需要设置字数的多少。在PLC中将要曲线显示的数据传送至D1800-D1803。例如压力-当前速度-设定速度。

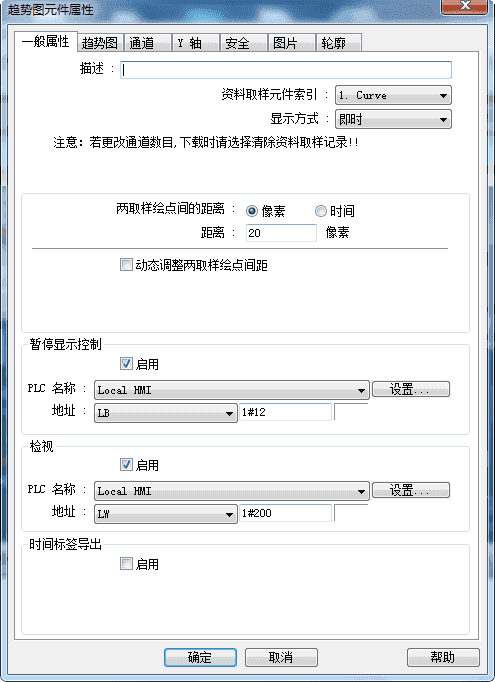

读取数据的寄存器设置好以后,进入要展示曲线图的界面,插入曲线图,编辑菜单里”元件“---”趋势图元件“,如下图设置:

威纶通曲线图是如何制作的

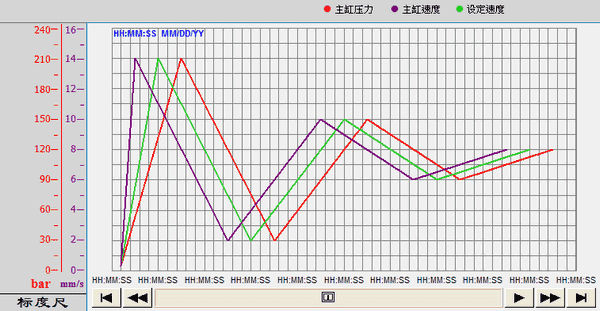

”资料取样元件索引“选择我们上一步建立的curve,显示方式有即时和历史。出来的效果如图:

威纶通曲线图是如何制作的
