三菱FX系列PLC的几种通讯方式

三菱FX系列PLC是三菱公司的中小型PLC,它们之间的通讯有几种常用的方式,分别如下:CC-LINK,N:N网络连接,并联连接。

1.CC-LINK连接

三菱FX系列PLC的几种通讯方式

CC-LINK连接:对应的PLC可为FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC,因为在使用CC-LINK通讯时要扩展CC-LINK模块,而FX1S没有扩展模块功能,故FX1S不能用于此通讯方式。

FX1N/FX2N/FX3U即可以作为主站,也可以作为远程设备站使用。
此种通讯因为要加CC-LINK通讯模块,所以成本较高。

在CC-LINK网络中还可以加入变频器伺服等符合CC-LINK规格的设备。

2.N:N网络连接

N:N网络连接:三菱FX系列PLC的几种通讯方式

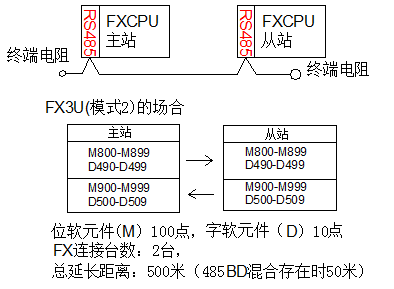

3.并联连接

并联连接:三菱FX系列PLC的几种通讯方式

1) 通讯对象是FX1S、FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC同一系列的PLC之间。

2) 该通讯在PLC间进行1:1通讯,进行数据交换,只能满足2台PLC的通讯。
