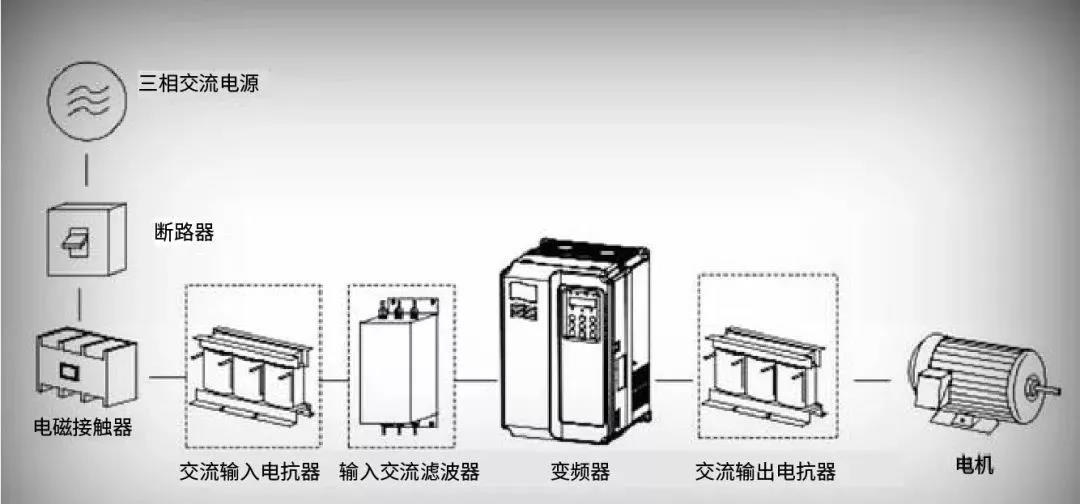

变频器在与上位机进行RS-485通讯时,有时会受到来自低压供电线路中,其它具有晶闸管及直流整流电气设备的电磁干扰、谐波干扰等。为了克服这些干扰对通讯的影响,可以考虑增加“交流输入电抗器”、“输入交流滤波器”、“交流输出电抗器”。
电源输入端加装EMC输入滤波器,可以有效的防止电磁干扰对通讯设施的干扰。
接地端子PE必须可靠接地,接地电阻值必须小于0.1Ω。否则会导致变频器工作异常甚至损坏。
在变频器与电源中间加装外置 EMC 输入滤波器,不仅可以抑制周围环境的电磁噪声对变频器的干扰,也可以防止变频器所产生的对周围设备的干扰。
安装 EMC 输入滤波器需要注意:
① 使用滤波器时请严格按照额定值使用:由于滤波器属于丨类电器,滤波器金属外壳地应该大面积与安装柜金属地接触良好,且要求具有良好导电连续性,否则将有触电危险及严重影响 EMC 滤波的效果。
② 滤波器地必须与变频器PE 端地接到同一公共地上,否则将严重影响 EMC 效果。
③ 滤波器尽量靠近变频器的电源输入端安装。

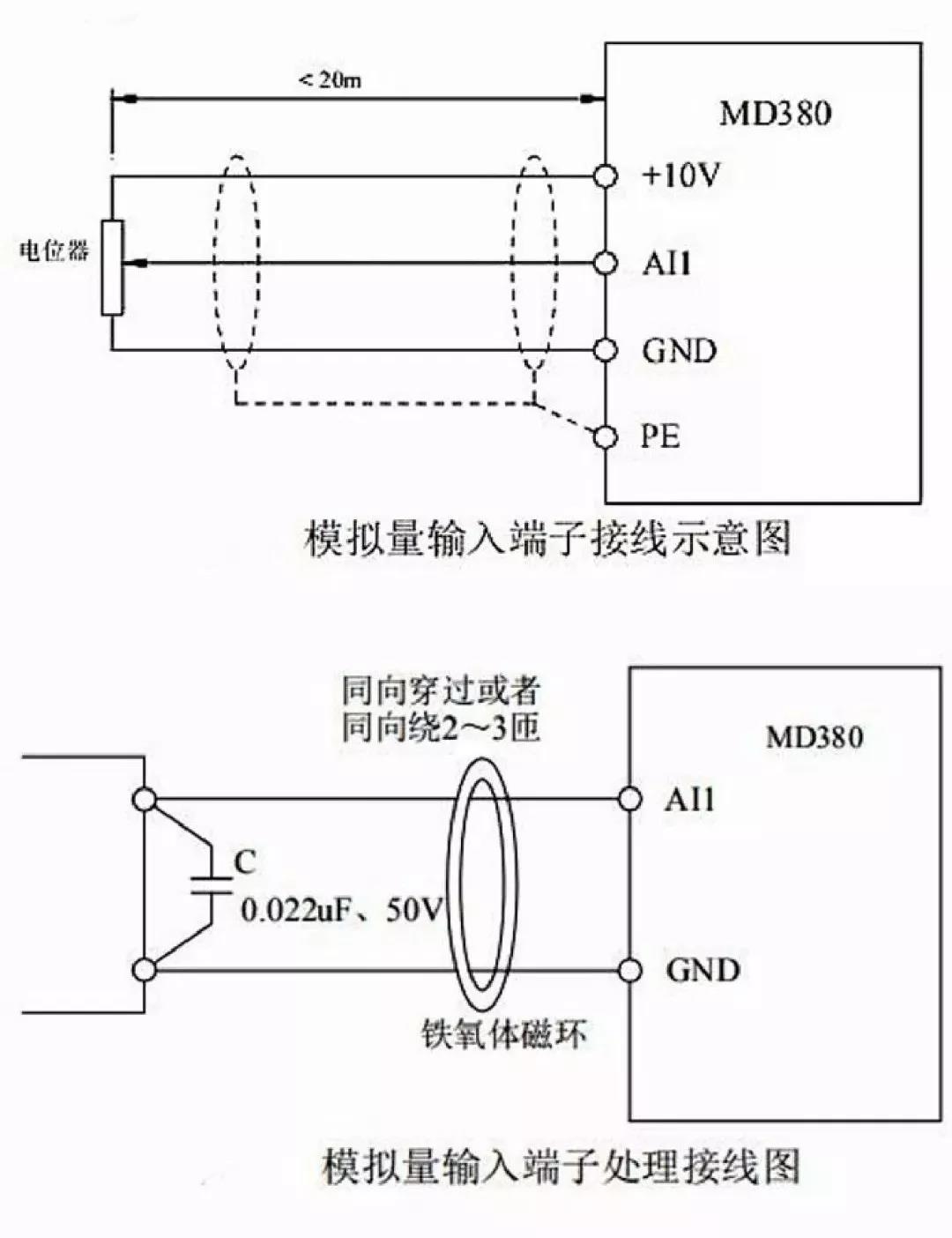

无论是变频器的输入侧信号是模拟电压输入还是数字输入方式,它们对外部的电磁干扰特别敏感,所以一般需要采用屏蔽电缆线,而且配线距离尽量短,不要超过20米,另外在电磁干扰强的场所,模拟信号源侧需要加装滤波电容器或铁氧体磁环。
