三相交流异步电机级数与首尾端的判别方法

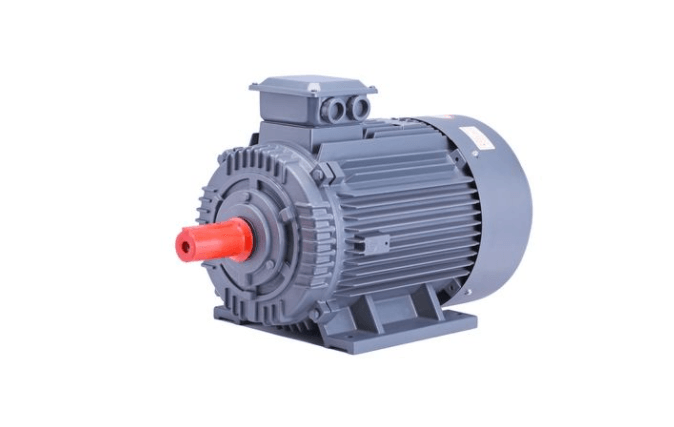

三相交流异步电动机级数与绕组首尾的判别方法

三相交流异步电动机首尾端如果是新的电机通常不需要我们去判别,出厂时已标明,但是对于一些老旧的电机,铭牌没有了,接线牌已烂掉没有任何指示,这时应怎样去判别电机级数和绕组首尾呢/
三相交流异步电动机极数根据需要有二极,四极,六极,八极等。如果一台电机铭牌丢失,电动机引出的三个线圈的首尾端接混了。相当于有两个绕线圈的磁力是让电机正转,一个线圈让电机反转,有时一相直接短路,电机启动电流大大增加。电机转动缓慢,震动很厉害,声音异常。
极数可以用以下方法判断:

级数的判别方法:

用万用表欧姆档找出电机一相绕组,然后将万用表调至直流毫安最小档并将正负表笔接于此绕组两端。转动电机轴一周,同时观察表针偏离零点的次数如向左偏离一次向右偏离一次表示此电机为二极。或只看表针向一边偏离的次数,如向右偏离了三次表示此电机有三对磁极即为六极电机。

绕组首尾的判别:

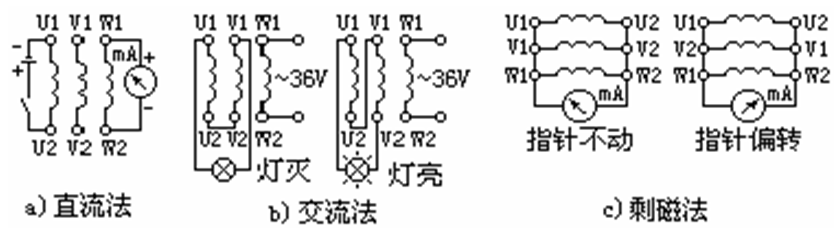

剩磁法:此方法是利用异步电机转子上的剩磁旋转切割定子绕组使定子绕组产生感应电流的发电机原理进行判别。首先用万用表欧姆档找出三相电机定子绕组的每相的两端头,并将其临时标注为U1,U2,V1,V2,W1,W2,然后把U1V1W1接在一起,U2V2W2接在一起。将调至直流毫安档的万用表表笔接于此两端,旋转电机轴观察表针如不动证明我们的假设标注是正确的(图C)。如表针左右摆动,则更换其中一相的首尾如对调U1U2两线头的位置,继续转动电机个观察表针,如仍摆动应将U相两线头调回原位置后再调V相两线头位置,依次操作直至表针不动即找出正确电机首尾端并重新标注。2019-03-21_161140交流法:测首尾端是利用变压器的原理给电机其中一相绕组通入36V交流电,另两相绕组一端相接,另一端分别接于灯泡两侧如灯泡不亮说明接于灯泡两侧的端头同为首端或尾端。如灯泡亮说明接于灯泡两侧的端头为一首一尾,(如图 b)标注好已知两相的首尾端,再通过此方法判断未知的一相。
直流法:测首尾端是利用电磁感应原理,如图a当U相接通电池瞬间接于W相的万用表最小毫安档(或最小毫伏档),一般0.5mv或mA档。

隐藏内容,您需要满足以下条件方可查看
End

电位器三个引脚的分辨方法

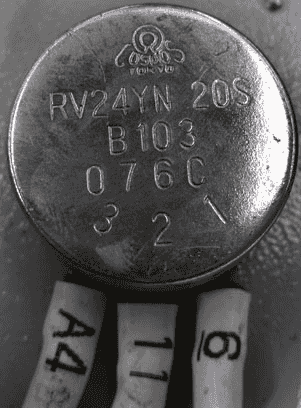

常见的电位器有三个引脚,一个是0V端,一个中间调节端,一个+端,首先找出中间端,将电位器逆时针旋至最小,再顺时针旋至最大,在最小与最大时与任意两端子都相通的即是中间端,在最小时与中间端相通的为0V端,在最大时与中间端相通的为+端。
