自制三菱GT11.12系列触摸屏RS232编程下载线

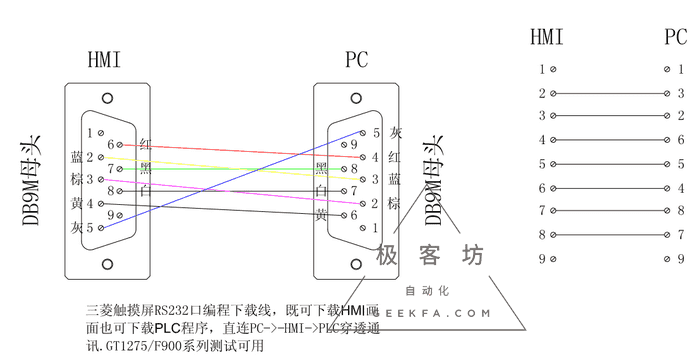

自制的三菱触摸屏下载线,适合GT11,GT12,F900系列,已在GT1275\F940测试可用。接线图如下:

自制三菱GT11.12系列触摸屏RS232编程下载线
