FX3G-3U-3UC计数器C的编号

FX3G可编程控制器

16位增计数器(计数范围:0~32767的计数器):
一般用:C0~C15共16点。
停电保持用(EEPROM保持):C16~C199共184点。
32位增/减计数器(计数范围:-2,147,483,648~+2,147,483,647):
一般用:C200~C219共20点。
停电保持用(EEPROM保持):C220~C234共15点。

FX3U·FX3UC可编程控制器

16位增计数器(计数范围:0~32767的计数器):
一般用:C0~C99共100点。非停电保持区域。根据设定的参数,可以更改为停电保持(保持)区域。
停电保持用(电池保持):C100~C199共100点。非停电保持区域。根据设定的参数,可以更改为停电保持(保持)区域。
32位增/减计数器(计数范围:-2,147,483,648~+2,147,483,647):
一般用:C200~C219共20点。非停电保持区域。根据设定的参数,可以更改为停电保持(保持)区域。
停电保持用(EEPROM保持):C220~C234共15点。非停电保持区域。根据设定的参数,可以更改为停电保持(保持)区域。

以上一般用计数器,在电源断开时,计数值会被清零,如果是停电保持计数器,则会记住停电前的数值,来电后会从上次停电数值继续计数。

注:不作为计数器使用的计数器编号,可以作为保存数值用的数据寄存器使用。
16位增计数器-当前值计数到达后输出触点动作并保持,计数值保持不变,使用RST指令复位计数器值0输出触点也跟着复位。

32位增/减计数器-当前值计数到达后输出触点动作并保持,计数值到后并继续变化(环形计数),可使用RST指令复位计数器值0输出触点也跟着复位,在减计数时触点也可复位。

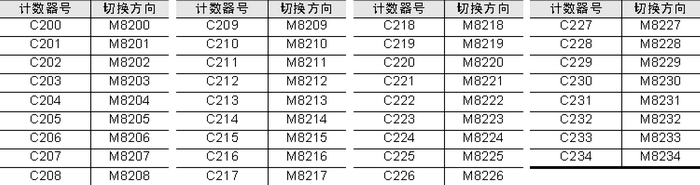

32位增/减计数器有专用的辅助继电器来切换计数方向。辅助继电器如果ON时为减计数器,OFF时为增计数器。如图:
