西门子S7200plc各CPU的扩展能力

西门子S7200plc各CPU的扩展能力

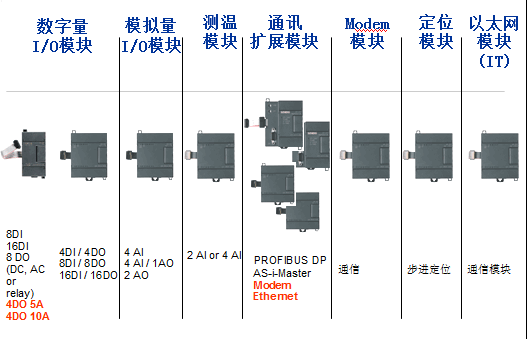

西门子s7200的扩展能力见上图,各型号的扩展模块如下介绍:

数字量输入模块---EM221

  • 8DI---24VDC:输入电流:每通道4mA.支持源型和漏型输入.但同一公共点,输入类型必须一致
  • 8DI---120/230VAC:电流:120VAC,每通道6mA/230VAC,每通道9mA
  • 16DI---24VDC:输入电流:每通道4mA.支持源型和漏型输入.但同一公共点,输入类型必须一致

数字量输出模块---EM222

  • 8DO---24VDC:每点最大输出电流:0.75A,每个公共点最大电流:6A
  • 8D0---继电器:每点最大输出电流:2A,每个公共点最大电流:8A,最大切换频率:1Hz
  • 8DO---120/230VAC:每点最大电流:0.5A AC,每个公共点最大电流:0.5A AC,最大切换频率:10Hz
  • 4DO---24VDC:每点最大输出电流为5A.
  • 4DO---继电器:每点最大输出电流为10 A 阻性;2 A DC 感性;3 A AC 感性

数字量输入/输出模块---EM223(信号的额定指标和EM221,EM222一样)

  • 4DI/4D0---24VDC
  • 4DI/4D0---继电器
  • 8DI/8D0---24VDC
  • 8DI/8D0---继电器
  • 16DI/16DO---24VDC
  • 16DI/16D0---继电器

模拟量输入模块---EM231

  • 4AI---标准信号,单/双极性, 分辨率:12位AD转换器,模拟到数字转换时间:<250微秒
  • 2AI---热电阻,分辨率15位,传感器与EM231的接线有三种方式:4线,3线和2线,其中4线连接精度最高
  • 4AI---热电偶,分辨率15位,冷端误差:+ 1.5 °C
  • 模拟量输出模块---EM232
  • 2AO---分辨率:电压12位,电流11位
  • 模拟量输入/输出模块---EM235
  • 4AI/1AO---分辨率同EM231,EM232

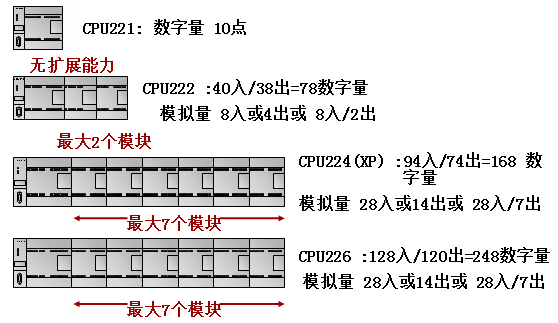

各个型号的CPU扩展能力图示:

CPU221没有扩展能力,CPU222可扩展最大2个模块,CPU224(XP)及CPU226可扩展最大7个模块。

西门子S7200plc各CPU的扩展能力

上述面所说的模块包括I/O模块,也包括智能模块,如:EM277,EM241,EM253,CP243-1,总共不能超过7个。CPU的实际扩展能力与所能带的最多模块数有关,同时还取决于CPU的带负载能力,即5V供电能力。所以CPU224与CPU226虽然都可以带7个扩展,但实际的可扩展I/O点数不同,因为224的5V供电能力660mA低于226的1000mA.如果需要带很多的IO模块建议选择CPU226.

西门子S7200扩展模块无槽位限制.当一排不能装下所有的模块时,可以用西门子提供的总线延长电缆,0.8米.用于上下两排的双机架安装方式,节省柜内空间.
