三菱FX2N-4AD模拟量输入模块如何校准或者更改增益和偏移量

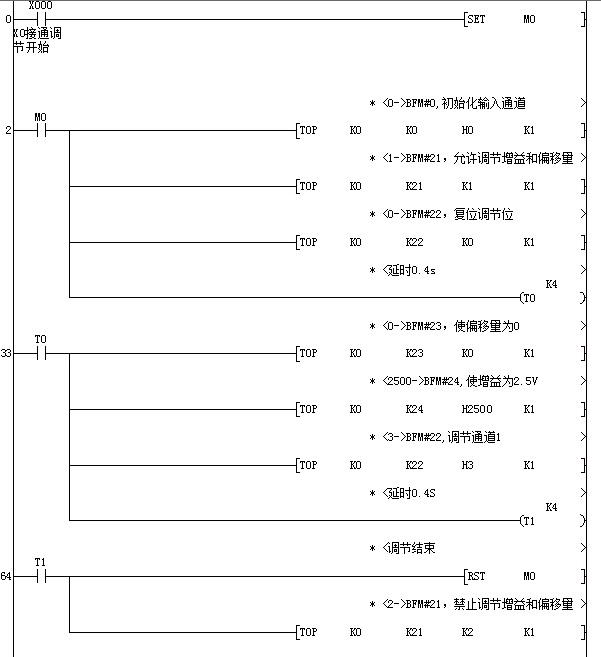

FX系列2AD模块都有增益(Gain)和偏移量(Offset)两个调节电位器,然而4AD模块就没有这个电位器,4AD使用程序来代替电位器校准偏移量和增益,下图例程序将FX2N-4AD的1号通道CH1的偏移量设为0V,增益设为2.5V,假定紧靠主机基本单元安装,模块编号为0。如下

三菱FX2N-4AD模拟量输入模块如何校准或者更改增益和偏移量
