单按钮启动停止(ON /OFF)程序

在设计时,我们有时候需要简化操作面板,如有多台电机启停的电路,全部采用两个按钮启动和停止,将会多出很多接线,线路也更繁杂,下面两个简单的程序就可以做到一个按钮启动与停止。

单按钮启动停止(ON /OFF)程序

以上程序是以上升沿微分操作交替输出指令实现一个按钮启动与停止,其特点是按钮按下时执行输出动作。

单按钮启动停止(ON /OFF)程序

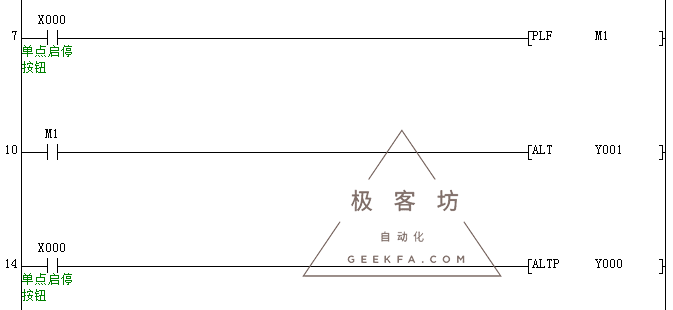

上图第14步程序分开看,第7-10步程序是以下降沿微分操作交替输出指令实现一个按钮启动与停止,其特点是按钮按下松开时执行输出动作。即按钮松开才会有输出,一直按住没反应。更简单的程序是第14步,使用交替指令altP,同样能实现一个按钮启动与停止。按一次启动,再按一次停止。
