西门子S7200数据寻址详解

s7200PLC有这个VB、VW、VD、I、IB、IW、ID、QB、QW、QD、MB、MW、MD这些地址符号,对初学者来讲,感觉很茫然,今天极客坊就详细的整个图示,方便初学的朋友:

数据寄存器的寻西门子S7200数据寻址详解

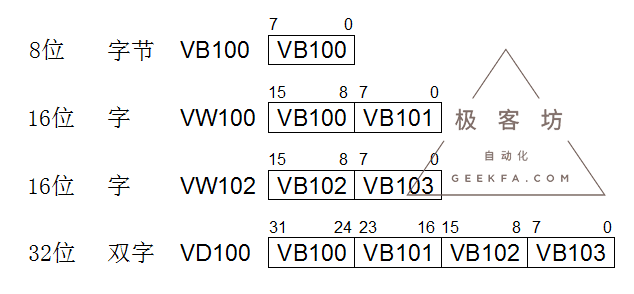

从图中可以看出VW100包含VB100、VB101.VD100包含了VW100、VW102.

位的寻址:

西门子S7200数据寻址详解

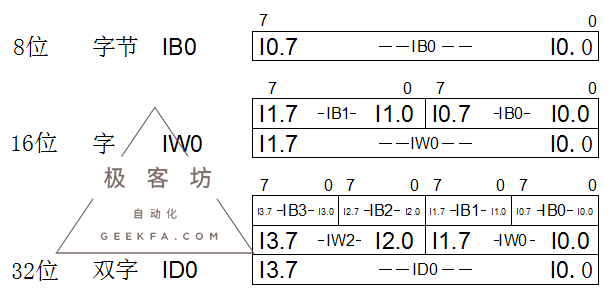

上图可看出:IB0包含了I0.0-I0.7的8位地址,IW0包含了I0.0-I1.7的16个位地址,ID0包含了I0.0-I3.7的32个位地址。

QB\QW\QD;MB\MW\MD.是一样的规律,请参考。
