电脑与s7200plc的通讯连接

1、西门子S7200PLC的编程软件是step7-Micro/win,要下载与上传程序需首先在电脑安装该软件,

2、准备通讯电缆

S7200系列能用的通讯电缆有很多种比如:RS-232/ppi电缆,USB/ppi电缆,PPI-RS485,我在淘宝购买的就是最后这一种电缆,当时购买成150元,还好,很好用,是USB/PPI型的,应该是仿原装的,上面还有西门子的型号,6ES7 901-3DB30-0XA0,买了两根线这款最好用,不用特殊驱动,插上电脑,用360驱动大师自动安装驱动就搞定,最关键是通讯速率能达到187.5, 这是很可贵的,在监控时,实时性大大提高啊。

3、使用:将USB口插入电脑,9孔口插到PLC相应接口,鼠标右键“我的电脑”-“设备管理器”看看通讯电缆是否被电脑识别。

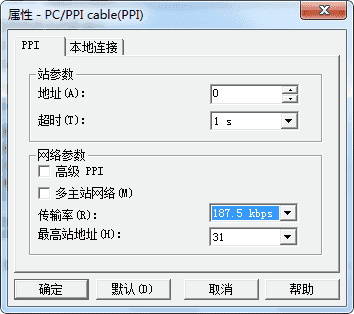

如果已经识别,设置PG/PC接口,选择PC/PPI cable(PPI),然后是设置波特率,有9.6,19.2,187.5三种,如果通讯不上,分别用这三种波特率来试,我这款电缆,是187.5。电脑与s7200plc的通讯连接电脑与s7200plc的通讯连接

4.设置好好点OK,将PLC上电,点击通讯,双击刷新,会读出PLC的类型,固件版本号,地址。说明通讯成功了,选中点击OK,后面我们就能进行程序的上传下载和状态监控了。如通讯失败,修改波特率重试。
