如何区分PLC输入用NPN还是PNP,即源型和漏型

由于PLC内部输入电路中,隔离用的光电耦合器有两个反向并联的发光二极管,因此输入电流可以是双向的,通过使用不同的接线方式,即可以达到既能外接NPN型集电极开路的晶体管,也能外接PNP型集电极开路的晶体管。目前的PLC都可以,如我们常用的FX3U,s7200、300、。不过三菱早期的不行。如FX2N、1N系列,只能使用NPN.当然这些目前已是淘汰型号了。

下面我们就来看看源型和漏型都有什么不同,其接线方式都是怎样的。

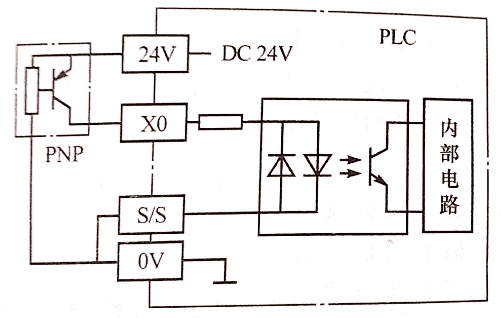

  • 下面这个是漏型输入,可接PNP型的传感器。如何区分PLC输入用NPN还是PNP,即源型和漏型

漏型工作原理:输入回路的电流从信号输入端x0流进来,从模块内部输入电路的公共点S/S流出去,PLC吸收外部电路的电流。适用PNP集电极开路传感器。



  • 下图的是源型输入,可接NPN型传感器。如何区分PLC输入用NPN还是PNP,即源型和漏型

源型工作原理:输入回路的电流从模块的信号输入端X0流出去,从模块内部输入电路的公共点S/S流进来。适用NPN集电极开路传感器。
