RS232C和RS422的特点

RS232C

在串行通信时,参与通信的各方都应采用标准的物理接口,使不同的设备可以方便的连接起来进行通信。RS232C接口是目前在常用的一种串行接口。

RS232C可以使用25针或9针的D型连接器,9针比较多,信号线采用负逻辑,即-5----15V为逻辑1,+5----+15V为逻辑0,距离近时只需要发送TXD,接收RXD,和信号地GND3根线就可以了。

RS232C特点:

  • 接口的信号电平较高,与TTL电平不兼容,需要使用电平转换电路才能与TTL电路连接。
  • 传输速率低,最大波特率的典型值为20Kbit/s。
  • 接口使用信号线和信号返回线构成共地的传输方式,容易产生共模干扰,所以抗噪声干扰性差。
  • 传输距离短,最大传输距离标准值为50ft,实际距离只有50米左右。

连接方式:

计算机(TXD----RXD)PLC

计算机(RXD----TD)PLC

计算机(GND----GND)PLC

RS422

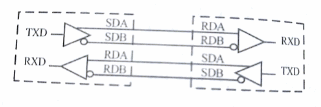

RS422采用平衡驱动、差分接收电路,从根本上取消了信号地线。平衡驱动器相当于两个单端驱动器,其输入信号相同,两个输出信号互为反相信号,图中的小圆圈表示反相。RS422通信接线图

RS232C和RS422的特点

RS422的特点:

  • 两线间的电压差若为+2--+6v,则为逻辑“1”-2----6V为逻辑“0”其接口信号电平比RS232C低,不易损坏接口电路的芯片,且该电平与TTL电平兼容,可以与TTL电路方便的连接。
  • 采用平衡驱动和差分接收,共模干扰信号可以互相抵消,所以抗噪声能力强。
  • 最高传输速率为10Mbit/s。
  • 最大传输距离标准值为4000ft,实际距离可达3000米。
